AMD A10-5800K 配 ASUS A85-V PRO

导读 去年 AMD 全力发展 Fusion APU 处理器,并深信「 The Future is Fusion 」而首度发布整合主流绘图卡等级的 APU 处理器。全力


去年 AMD 全力发展 Fusion APU 处理器,并深信「 The Future is Fusion 」而首度发布整合主流绘图卡等级的 APU 处理器。全力以赴的回报,是提升整合平台绘图性的印象,消费者购买电脑的时候也更加注重绘图核心的性能,在 Llano APU 获得成功后, AMD 再接再厉终早前发布全新 Piledriver 微架构 Trinity APU , CPU 与 GPU 核心性能更上一层楼,而 Trinity APU 的推出,亦吸引了不少用家目光,为此 HKEPC 找来 A10-5800K 配合 ASUS A85-V PRO 主机板,为读者介绍整合式平台效能。



绘图效能为主「 Llano APU 」、整合 Radeon HD 6000D 绘图核心

Trinity APU

去年 AMD 推出的 Llano APU ,整合了高性能的 Radeon HD 6000D 绘图核心

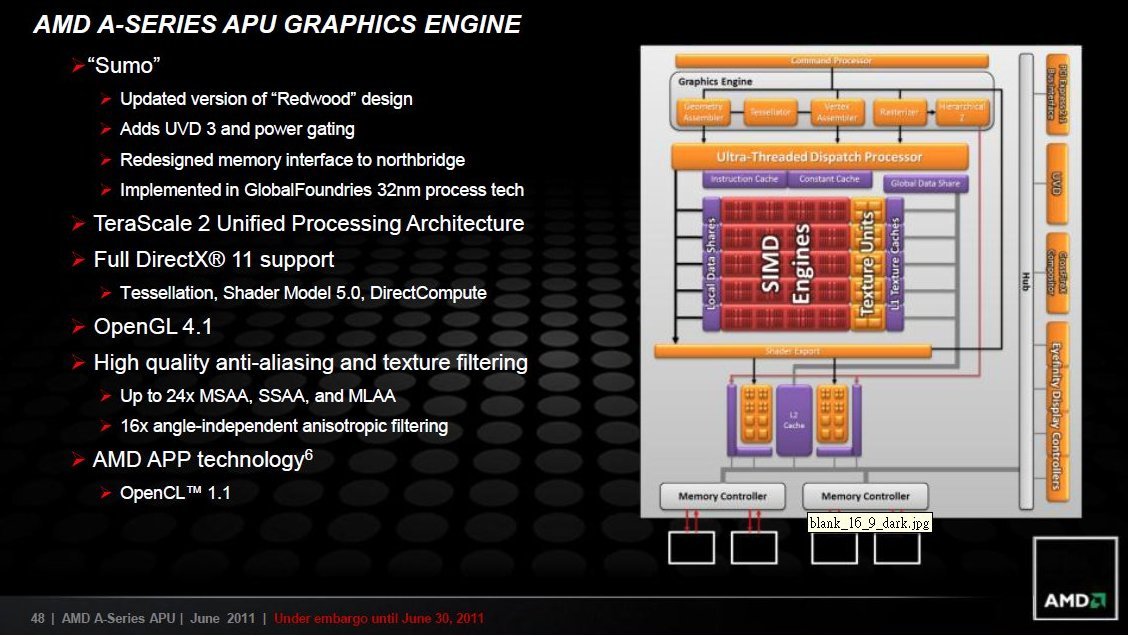

虽然 Intel 抢先发布了第一颗 CPU + GPU ,即 Clarkdale 核心 Core i3 处理器,但其实是把 CPU + GPU 封装在同一基板上, CPU 与 GPU 更分别採用了 32nm 及 45nm 製程,在真正意义上并非如 AMD 推出的 APU , AMD 「 Llano APU 」推出即整合了 Radeon HD 6000D 绘图核心,因应型号的不同整合最多 400 个 Radeon Cores ,提供高达 480GFLOPs 的浮点性能 ( 连同 CPU 有 573GFLOPs) ,已非常接近中阶的 Radeon HD 6570 绘图卡 (724GLOPs) 了,而且更远超入门级的 Radeon HD 6450 (200-240GLOPs) ,在当时的整合式处理器中大幅提升了绘图效能表现。

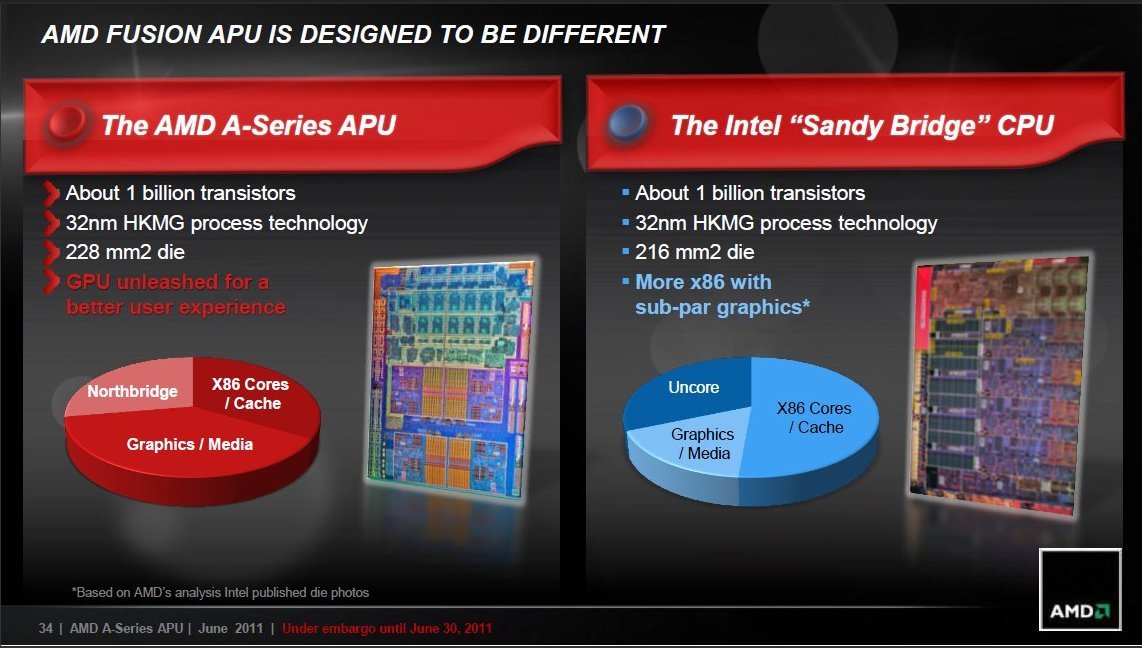

若果与 Intel 相比, AMD 大幅增加 GPU 在核心中所佔的比重,同时期 Intel Sandy Bridge 的 GPU 核心只佔整颗处理器的电晶体数目的 1/4 ,设计以 x86 运算作主导,而绘图能力则并非重点,可说是只要「够用」便可。相反, AMD 「 Llano 」 的 GPU 核心却佔上整颗晶片的电晶体约 45% ,设计是以 CPU 与 GPU 之间作出平衡并达成最平衡的使用体验,构成 AMD 大力提倡的 CPU + GPU 异构平台 Heterogeneous System Architecture 。

第一代 APU 的成功可以从 AMD 推出的产品数目得见,去年 AMD 分别发布了 15 款基于 LIano APU(Stars Core) 及 Brazos APU(Bobcat Core) 架构处理器,它们分别针对了 Desktop 、 Notebook 、 Mobile 及 Embedded 市场,在 AMD 出货的 CPU 佔了一定的比重。

Trinity APU

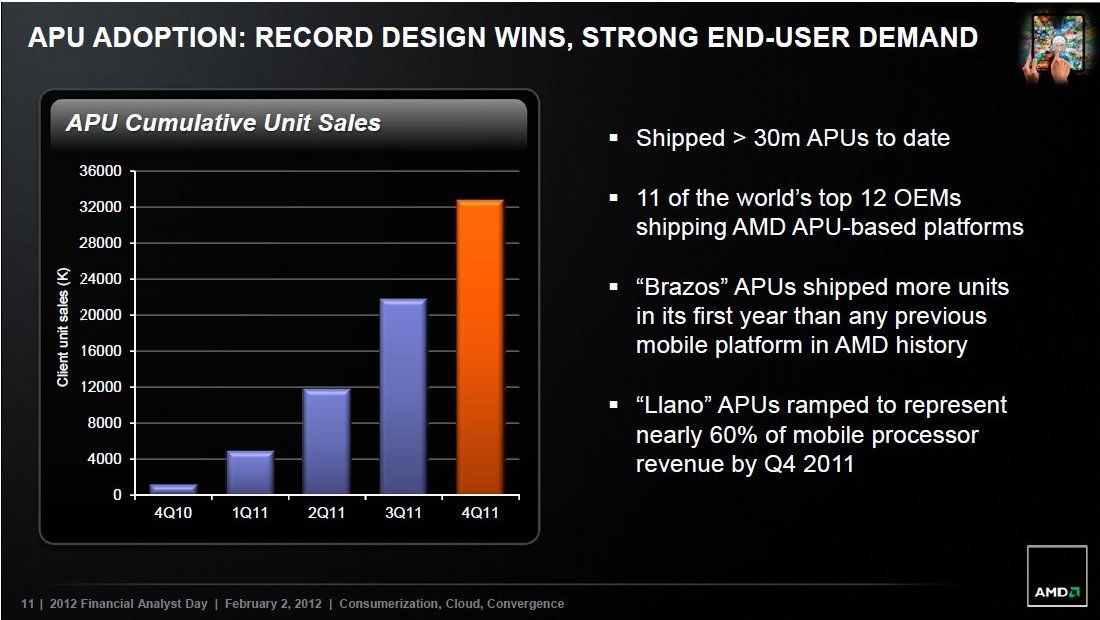

在 2011 年, AMD 已累积了 3 千万以上的 APU 出货量

AMD Family 12h Processors(LIano APU) ︰

A-Series Mobile Accelerated Processing Unit (APU) with AMD Radeon HD Graphics

E-Series Mobile Accelerated Processing Unit (APU) with AMD Radeon HD Graphics

A-Series Accelerated Processing Unit (APU) with AMD Radeon HD Graphics

E-Series Accelerated Processing Unit (APU) with AMD Radeon HD Graphics

Sempron X2 Dual-Core Processor

Athlon II X2 Dual-Core Processor

Athlon II X4 Quad-Core Processor

AMD Family 14h Models 00h-0Fh Processors(Brazos APU) ︰

C-Series Processor with AMD Radeon HD Graphics

C-Series Dual-Core Processor with AMD Radeon HD Graphics

E-Series Dual-Core Processor

E-Series Processors with AMD Radeon HD Graphics

E-Series Dual-Core Processor with AMD Radeon HD Graphics

G-Series Processors with AMD Radeon HD Graphics

G-Series Dual-Core Processor with AMD Radeon HD Graphics

Z-Series Dual-Core Processor with AMD Radeon HD Graphics

虽仓促推出应市测试水温 但其后经过优化改良

Trinity APU

Intel Sandy Bridge 仅不足 1/4 电路用于 GPU , AMD Llano APU 接近一半电路用于 GPU ,反映两者市场定位不同

虽然 AMD 去年推出了多款 APU 架构处理器,但对于 AMD 来说 「 Llano APU 」并不是完美的产品,因为 Bulldozer CPU 微架构发展落后,为了赶及在 7 月初时推出「 Llano APU 」,而不得不採用已有的 Stars Core 。后来事实证明,第一款 Bulldozer 处理器要 10 月才推出,而且其高功耗也不适合 APU 市场。

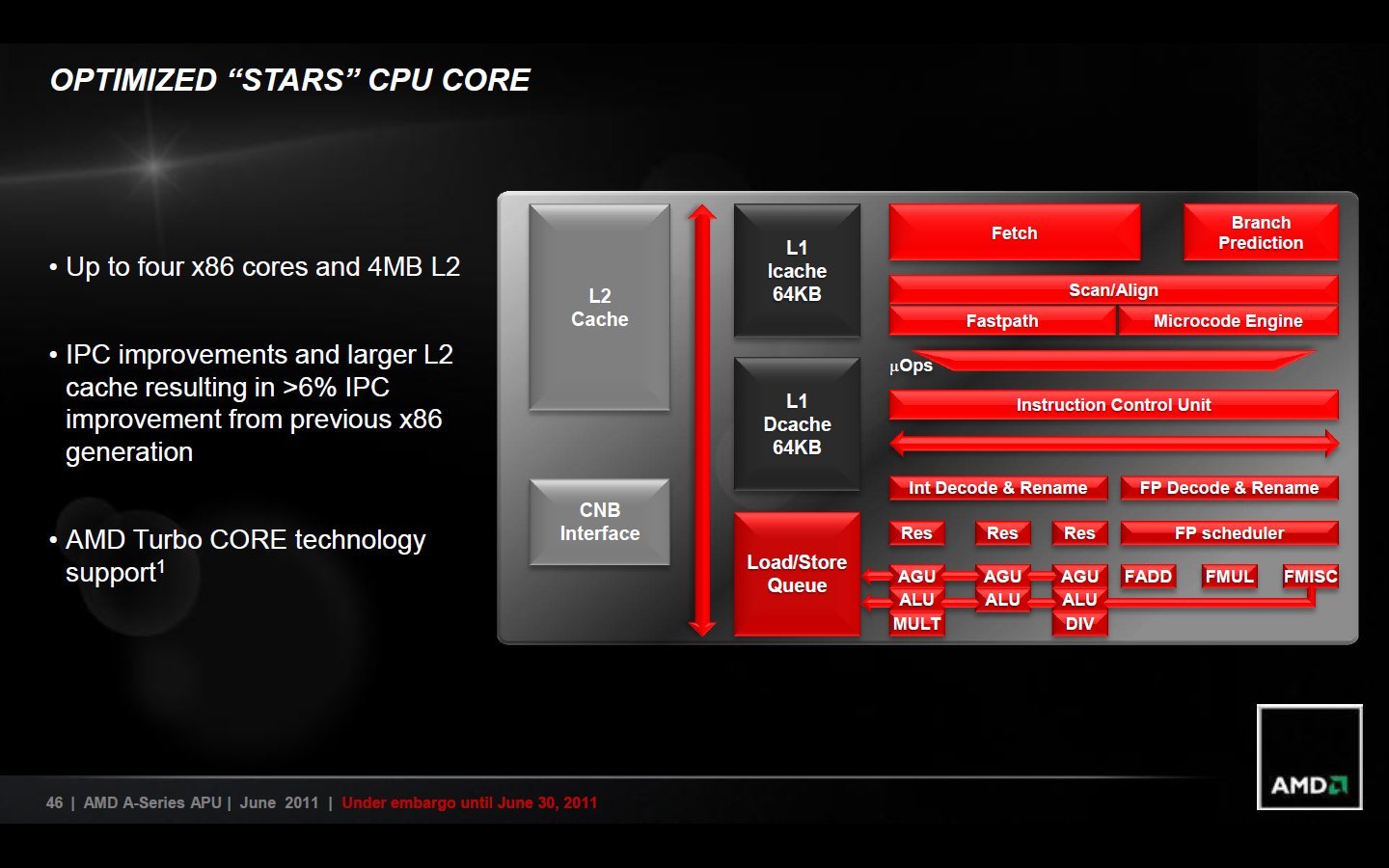

同时,「 Llano APU 」 的对手是 Intel Sandy Bridge 处理器,以现有 K10.5 Stars Core 难免在 CPU 性能上处于下风,所以 AMD 又对于其微架构作出了优化,修过强化 Hardware Prefetcher 设计,更高存缓量的 Re-order 、 Load/Store Buffers ,强化预测分支以提升 Cache Hit 的命中率,同时亦加入了全新设计的 Hardware Divider , AMD 宣称 「 Llano 」 的 CPU 运算效能甚至相较上代 Phenom II 的 Stars Core 平均效能提升达 6% 。

Trinity APU

Llano APU 虽没有採用 Bulldozer Core ,但仍然採用改良版的 Stars Core

除了内部微架构的优化外,採用了 Bulldozer 的记忆体控制器, Bulldozer 记忆体控制器主要是加入原生 Dual Channel DDR3-1866 记忆体的支援,使最大频宽从 Stars Core 的 DDR3-1333 2CH 的 21.3GB/s 提升至 DDR3-1866 2CH 的 29.9GB/s ,有差不多 40% 记忆体频宽的增加 ( 编按︰虽然 Stars Core 也有 DDR3-1600 设定,但不属于官方的规格 ) 。另外, Bulldozer 记忆体控制器还新增支援 单条 8GB DDR3 RAM ,使总记忆体容量可达 32GB RAM ,使用家可以购买最新 8GB 一条 DDR3 RAM 。 ( 编按︰实际为 64GB RAM ,但因为要主机板 BIOS 等配合,要到 FM2 主机板时才提供 )

混合不同时代的 CPU 及记忆体控制器的做法对 AMD 来说并非首次。同样的手法在 Turion X2 行动式处理器也用过一次,当年由于 K10 微架构不成熟,所以 Turion X2 混合了 K8 核心 + K10 记亿体控制器,既有 K8 的低功耗又有 K10 记忆体控制器的高性能,一举两得。另外, 「 Llano APU 」 也仿效 Intel 主流级处理器整合了 PCI-E 2.0 控制器,减少 PCI-E Latency ,这些更是连高阶 AMD FX 处理器也没有的功能,而后来市场反应亦说明「 Llano APU 」 十分成功。
