Intel 新一代 G43 IGP 晶片组正式出货，与同门师兄 G45 同样内建第五代绘图引擎 GMA X4500 ，究竟 G43 在绘图性能及影像处理能力与 G45 有何差异 !? HKEPC 编辑部找来 ASRock G43Twins-FullHD 主机板，将解构 GMA X4500 绘图核心并进行效能对比测试。

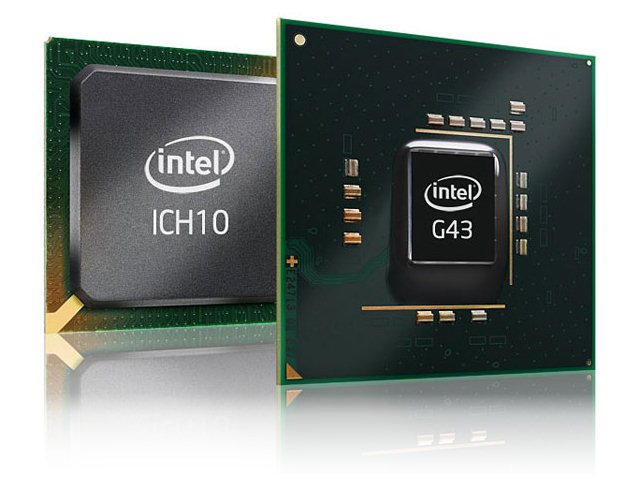

全新 Intel G43 IGP 晶片组

作为新一代 Intel 主流级 IGP 晶片组， G43 规格备受市场注意，具备 HD 1080p HD 硬体解码能力，并内建第五代绘图核心 GMA X4500 ，基本上 G45 与 G43 是同一颗晶片，只是 Intel 在规格上作出了市场区间，同样採用 65 奈米制程，支援最高 1333MHz FSB 前端汇排流，可支援 45 奈米 Penryn 微架构处理器。

记忆体方面， G43 同时内建 DDR2 及 DDR3 记忆体控制器，支援 Dual Channel 记忆体配置，最高可支援 DDR2-800 及 DDR3-1333 ，提供高达 12.8GB/s 及 23.1GB/s 记忆体频宽；容量方面，虽然 G45 的 DDR2 记忆体控制器最高支援 16GB 容量，但 G43 则被规限至只支援 8GB 容量，而 DDR3 记忆体最高支援容量亦是 8GB 。

绘图接口方面， G43 提供 1 组 PCI-Express x16 绘图接口，与上代 G35/33 的分别于 PCI-E 支援版本， G45 提升至 PCI-Express 2.0 规格，宽频由上代 2.5GT/s per Link 提升至 5GT/s per Link ，整体频宽提升至 16GB/s( 双向频宽总和 ) 。

南桥方面， G43 将配择 ICH10 家族，除了 ICH10 版本由 4 组 SATA 提升至 6 组外，相较上代 ICH9 家族，功能上并没有大幅修改，保持 6 个 PCI-E Lanes 、 4 个 PCI Masters 。 USB 方面，同样拥有 12 个 USB 2.0 接口，但改用了 2 组 EHCI 控制器，并支援 USB Port Disable 功能， SATA Port 则加入 Port disable 功能，更加入了全新的 Wake Events 功能。

G45G43G35G33Target SegmentPerformance PC,
Mainstream PCMainstream PCPerformance PCPerformance PC,
Mainstream PCSystem Bus1333/1066/800 MHz1333/1066/800 MHz1333/1066/800 MHz1333/1066/800 MHzMax Memory16 GB8 GB8 GB8 GBMemory ModulesN/AN/AN/AN/AMemory TypeDDR3 and DDR2
no ECCDDR3 and DDR2
no ECCDDR2DDR3 and DDR2DDR2-800,
DDR3-1333DDR2-800,
DDR3-1333DDR2-800DDR2-800,
DDR3-1066Integrated Graphics TypeGMA X4500HDGMA X4500GMA X3500GMA 3100External Graphics InterfacePCI-E x16 Gen2PCI-E x16 Gen2PCI-E x16 Gen1PCI-E x16 Gen1

Intel GMA X4500 绘图核心

G43 晶片组内建 Graphics Media Accelerator (GMA)X4500 绘图核心支援 Direct X10 、 Shader Model 4.0 及 OpenGL 2.0 规格，是 Intel 第五代绘图核心架构。

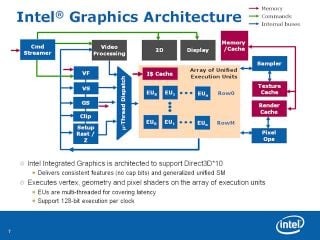

GMA X4500 採用 Unified Shader 设计，每一组 Execution Units 均可执行 Vertex 、 Geometry 及 Pixel Shader 指令，与上代 GMA X3500 比较，主要改良了 Thread Dispatch 单元的排序效率， Execute Unit 改良 Multi-Threaded 执行能力以减少高时脉下运算延滞时间，同时支援更长的 Shader 指令。

此外， GMA X4500 亦改良了 Texutre Sampler 及 Pixel Operations 单元，支援所有种类的 Sampler Filtering 包括以往 GMA 绘图核心所不支援的 Dynamic Anisotropic Filtering ，并加入 16Bit UNORM Blending ，而 32Bit Fixed Trillinear Filtering 及 16Bit Float Filtering 效能比上代提升达 1 倍。

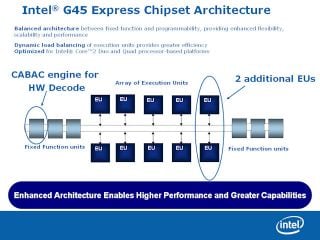

在 Execution Unit 数目方面， GMA X4500 由上代的 8 组提升至 10 组，成为效能显注提升的重要因素。共享记忆体方面，支援 DVMT (Dynamically Allocated Video Memory) 技术，不需要固定佔有系统记忆体，令记体应用更具弹性， GMA X4500 提高了 DVMT 最高可佔用记忆体容量，最高可存取容量由上代 384MB 提升至超过 512MB 。

以往 Intel 在次一级的 IGP 晶片中， Vertex Shader 部份会被规限只能採用 Software 模式，只能由 CPU 作运算，造成效能差别与顶级型号作出区间。但新一代 G43 晶片组却拥有完整的绘图核心， GMA X4500 仅核心时脉由 G45 的 800MHz 下降至 667MHz ，令两者在绘图效能上差异大幅减少。

支援 DisplayPort 及 HDMI 输出

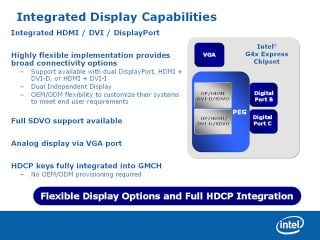

影像输出接口方面， G43 内建一组 Analog 及两组 Digital 输出，并支援双独立显示输出，不再需要额外的晶片。 Digital 输出方面原生支援 DVI 、 HDMI 及 DisplayPort 输出配置，并已把 HDCP Key 已内建于晶片组中，并不需要额外晶片。

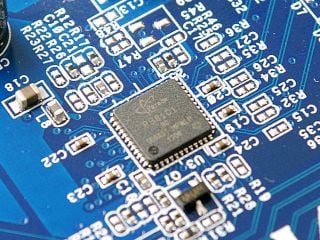

但值得注意的是， G43 的 Digital 显示输出是採用 DisplayPort 规格，如果主机板业者要提供 DVI 及 HDMI 输出，需要加入一颗 Level Shifter 电压调整晶片，把输出讯号转化为 DVI 及 HDMI 作用的电压标準， Level Shifter 晶片成本大约为 1 美元。

支援 1080p HD 硬体播放能力吗 !?

G45G43G41Q45/Q43Graphics Media AcceleratorGMA X4500HDGMA X4500GMA X4500GMA 4500Full HW Acceleration MPEG2 Video DecodeYesYesYesYesFull HW Acceleration VC1 DecodeYesNoNoYesFull HW Acceleration AVC DecodeYesNoNoYesHD Security PAVP/HDCPYesYesYesYesDisplay InterfacesDisplayPort, HDMI,
DVI, SDVODisplayPort, HDMI,
DVI, SDVODisplayPort, DVI,
SDVODisplayPort, DVI,
SDVODual Independent DisplayYesYesYesYesHi-Def resolutions1080p/i, 720p1080p/i, 720p1080p/i, 720p1080p/i, 720pDirectX SupportDX 10DX 10DX 10DX 10Windows VistaPremiumPremiumPremiumPremiumOpenGL Support

2.0

2.02.02.0Intel Clear Video TechnologyYesYesYesNoHD Post Processing featuresYesYesYesNo

由于 Blu-Ray 、 HD-DVD 及 HDTV 开始普及， 1080p HD 硬体播放能力亦成为了现今主流 PC 系统的基本要求，因此新一代 G45 内建全新的 Intel Clear Video 技术，真正能做到完全硬体解码 MPEG2 、 VC-1 及 AVC(H.264) 影像，支援 HW Motion Comp 、 In Loop Deblocking 、 Inverse Transform 及 Variable Length Decode 等工作，可支援高达~ 30Mb/s 的 HD-DVD 及 ~ 40Mb/s 的 Blu-Ray Full Framerate 影像回放，因此 G45 晶片组在绘图核心型号上加上「 HD 」 作识别。

那么内建 GMA X4500 的 G43 就没法达成 1080p HD 支援吗 !? 原来 G43 亦支援高画质硬体加速，包括 MPEG2 、 VC-1 及 AVC(H.264) 影像，但为了作出市场区间， Intel 把 G43 的 VC-1 及 AVC(H.264) 的硬体 Variable Length Decode 功能屏敝， HW Motion Comp 、 In Loop Deblocking 及 Inverse Transform 硬体加速则被保留，虽然不是完全硬体解码，但已大大减低了 CPU 佔有率，令低阶处理器也能顺畅地支援 1080p HD 高画质播放。

FeatureG965G33G35G41G43G45HD Content DecodingH.264 HW Motion CompNoNoNoYesYesYesH.264 Inverse TransformNoNoNoYesYesYesH.264 Variable Length DecodeNoNoNoNoNoYesVC1 HW Motion CompYesNoYesYesYesYesVC1 Inverse TransformNoNoNoYesYesYesVC1 Variable Length DecodeNoNoNoNoNoYesMPEG2 HW Motion CompYesYesYesYesYesYesMPEG2 Inverse DC TransformYesYesYesYesYesYesMPEG2 Variable Length DecodeNoYesNoYesYesYesVideo Quality EnhancementAdvanced DI (HD)NoNoNoYesYesYesAdvanced DI (SD)YesNoYesYesYesYesHD Cadence/Film Mode DetectionNoNoNoYesYesYesSD Cadence/Film Mode DetectionYesNoYesYesYesYesDetail & Denoise FiltersYesNoYesYesYesYesNon-Linear Anamorphic ScalingNoNoNoYesYesYes4x4 High Quality ScalingYesNoYesNoNoNo6x6 Polyphase ScalingNoNoNoYesYesYesProcAmp Color ControlYesYesYesYesYesYesHD ProcAmp Color ControlNoNoNoYesYesYesContent ProtectionCOPP/OPMYesYesYesYesYesYesScreen Capture DefenseYesYesYesYesYesYesProtected Audio/Video Path (PAVP)NoNoNoYesYesYesDisplay SupportFull HD 1080p resolution supportYesYesYesYesYesYesIntel TV WizardNoYesYesYesYesYesDisplay InterfacesHDMI (integrated)NoNoNoNoYesYesHDMI (via SDVO)YesYesYesYesYesYesDisplayPortNoNoNoYesYesYesS-video (via SDVO)YesYesYesYesYesYesDVI / SDVO / VGAYesYesYesYesYesYesDual Independent DisplayYesYesYesYesYesYes
