　　使用AutoCAD软件绘制图像的时候，如果我们要在对象上指定精确位置的话，那就需要用到对象捕捉功能了。通常情况下，我们常用的捕捉选项有中点、端点、焦点、圆心等。那么，CAD对象捕捉怎么用呢？下面，我们就一起往下看看AutoCAD2020对象捕捉的使用方法介绍。

　　方法步骤

　　一、开启对象捕捉

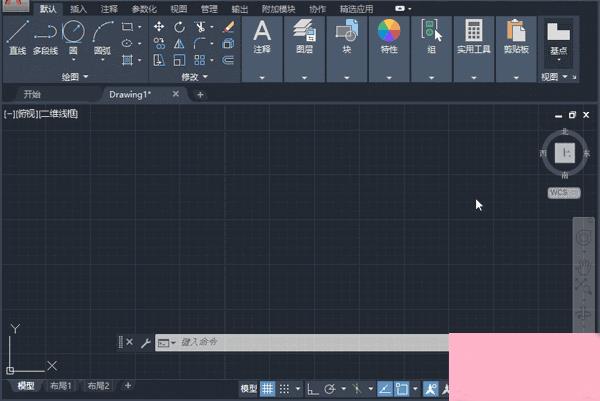

　　1、对象捕捉可以通过两种方式开启，一种是单击界面底部“状态栏”中的对象捕捉按钮，如下图所示。状态栏的对象捕捉按钮被按下时，对象捕捉被开启，草图设置中所有打开的捕捉方式会起作用。对象捕捉关闭时，对象捕捉选项将不起作用。

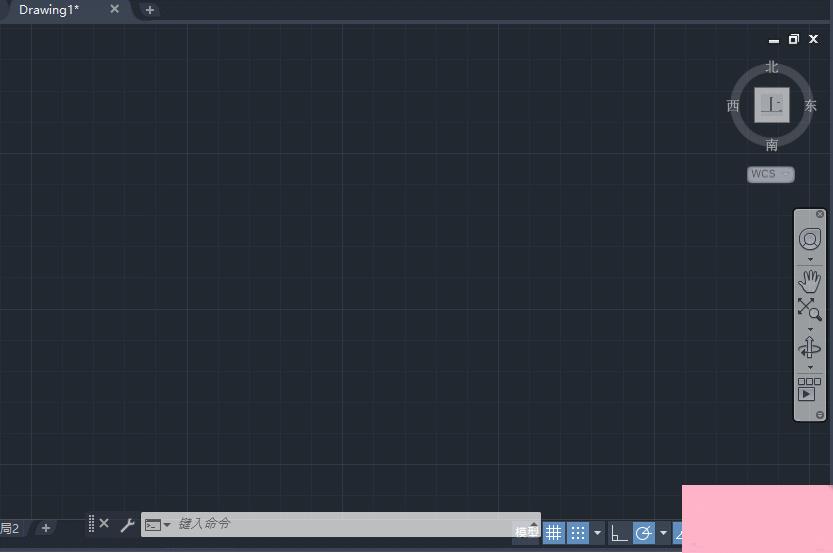

　　2、更加简单的方式就是按“F3”键也可以切换对象捕捉的开启。按F3的时候，我们可以看到对象捕捉按钮的状态变化，同时命令行也会提示我们对象捕捉开启或关闭。

　　二、设置捕捉选项

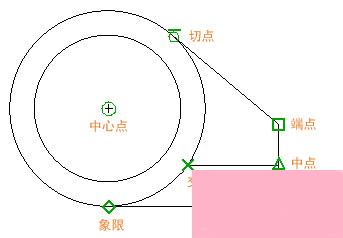

　　1、在CAD中可以打开几种常用的捕捉选项，例如端点、中点、交点、圆心（中心）等，而其他选项根据需要临时设置；

　　2、捕捉选项通常在“草图设置”对话框中进行设置，在状态栏上右键单击对象捕捉按钮并在右键菜单中选择“设置”或直接输入“OSNAP”命令后回车。

　　三、实例操作-捕捉圆的切点

　　1、用“相切，相切，半径”功能选项画出一个圆，我们需要设置“切点”捕捉选项；

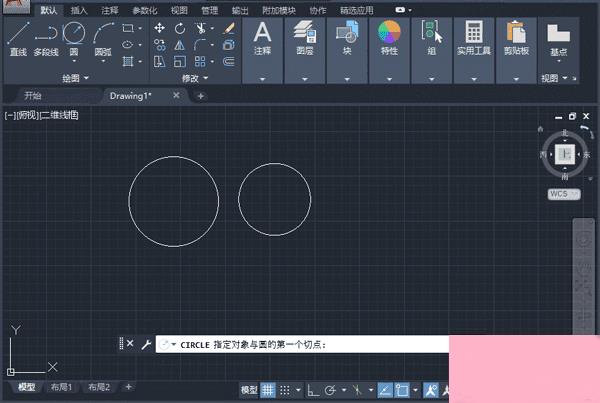

　　2、首先，我们打开CAD绘图软件（以AutoCAD2020为例），先绘制两个圆；

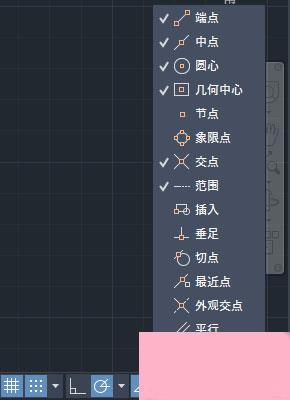

　　3、在CAD软件右下方的状态栏中，点击下图中红色框中的按钮，鼠标右击“对象捕捉”按钮，单击上拉框中的“对象捕捉设置”；

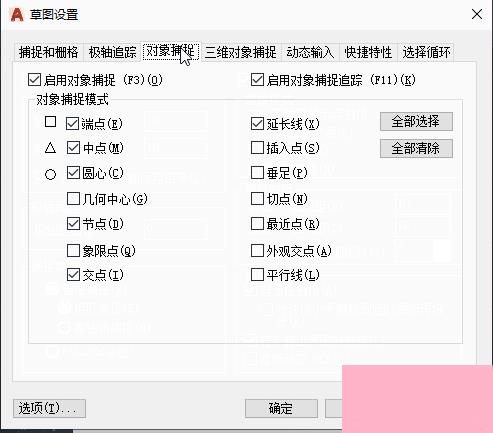

　　4、系统会自动弹出“草图设置”的对话框，我们在“对象捕捉”的选项中，勾选“切点”选项，再点击“确定”按钮；

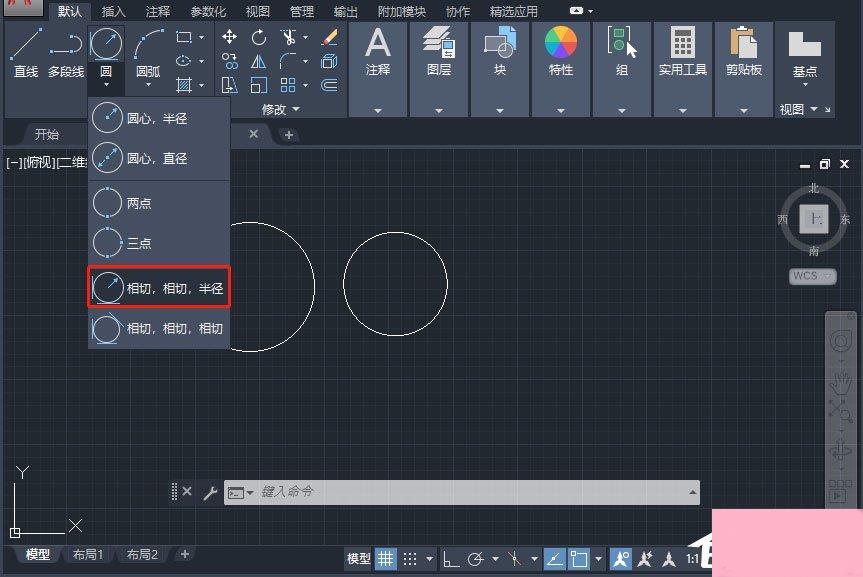

　　5、回到绘图区域，单击“默认”功能面板中的“圆”，选择下拉框中的“相切，相切，半径”；

　　6、这时候把鼠标分别移动到两个圆的圆周上，我们可以清楚的看到圆周上出现的相切点标记，这就代表我们可以捕捉到圆的切点了。
