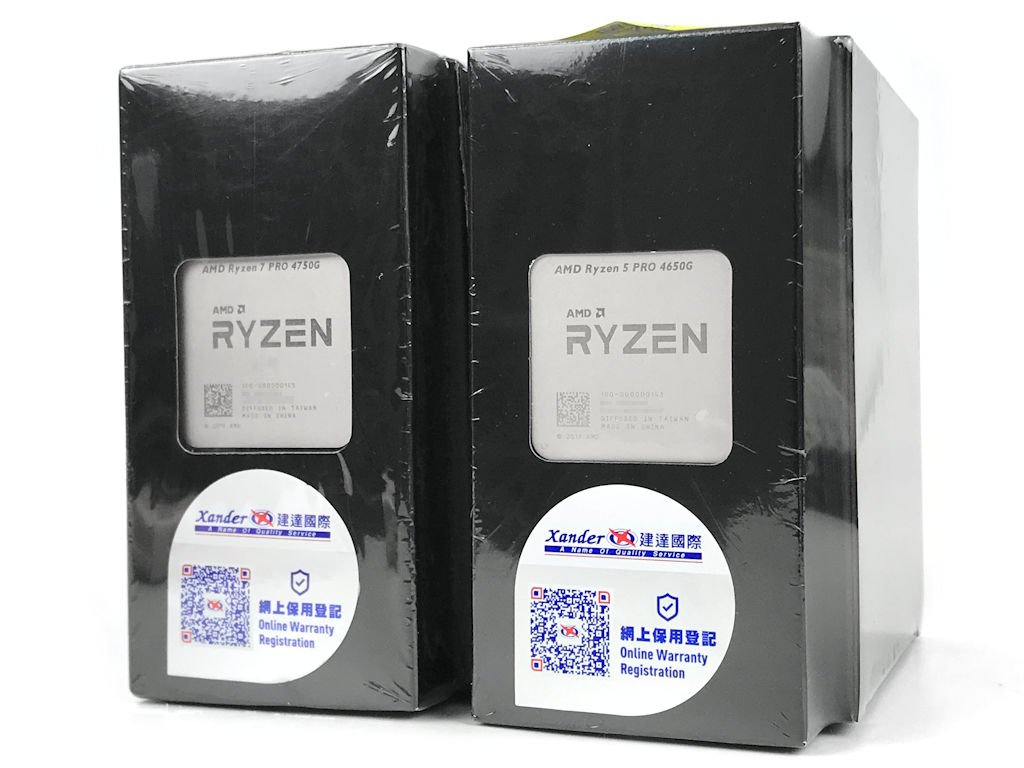

AMD 正式发布全新 Ryzen 4000G APU 处理器，採用 7nm制程、核心代号为「Renoir」，升级 Zen 2 微架构令 CPU 性能较旧代 APU 明显提升提升，整合经改良 7nm RX Vega 绘图核心，性能直迫入门级 3D 绘图卡，虽然 AMD 表明 Ryzen 4000G 只会针对 OEM 不作零售，但商用版 Ryzen PRO 4000 APU 会有 Tray 装零售，HKEPC 编辑部找来 Ryzen 7 PRO 4750G APU 抢先试玩。

Zen 2 微架构、8 核心 Renoir APU

今年 1 月，AMD 正式发布全新 Zen 2 微架构的 Ryzen 4000G APU Mobile 处理器，其出色的性能令不少玩家期待 Desktop 版本的来临，虽然 AMD 已表明 Ryzen 4000G APU Desktop 版本只针对 OEM 市场不作零售，但商用版 Ryzen PRO 4000 APU Desktop 仍会作零售用途，据了解 AMD 不非希望 4000G APU 影响现有 Ryzen 3000 零售市场销情，相信要等下代 Ryzen 4000 系列登场后 Ryzen 4000G 才有机会正常供货。

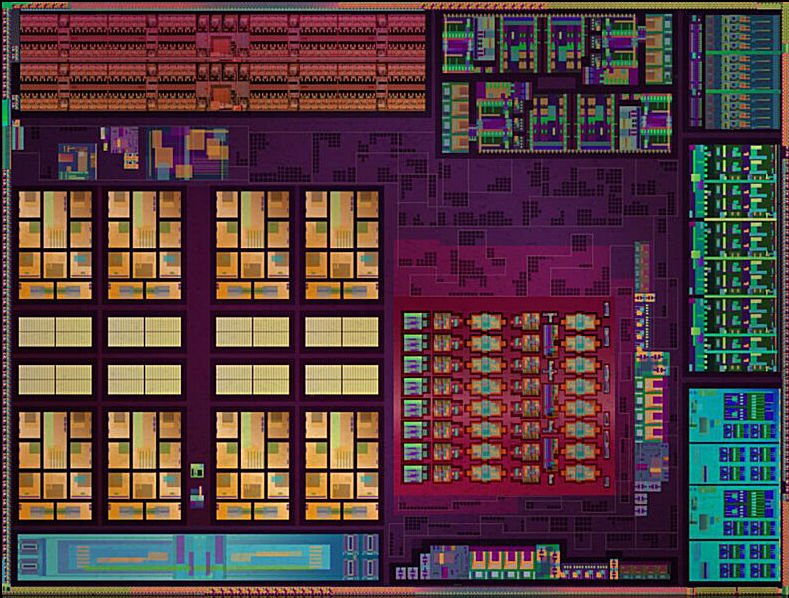

▲AMD Renoir APU Die Shot

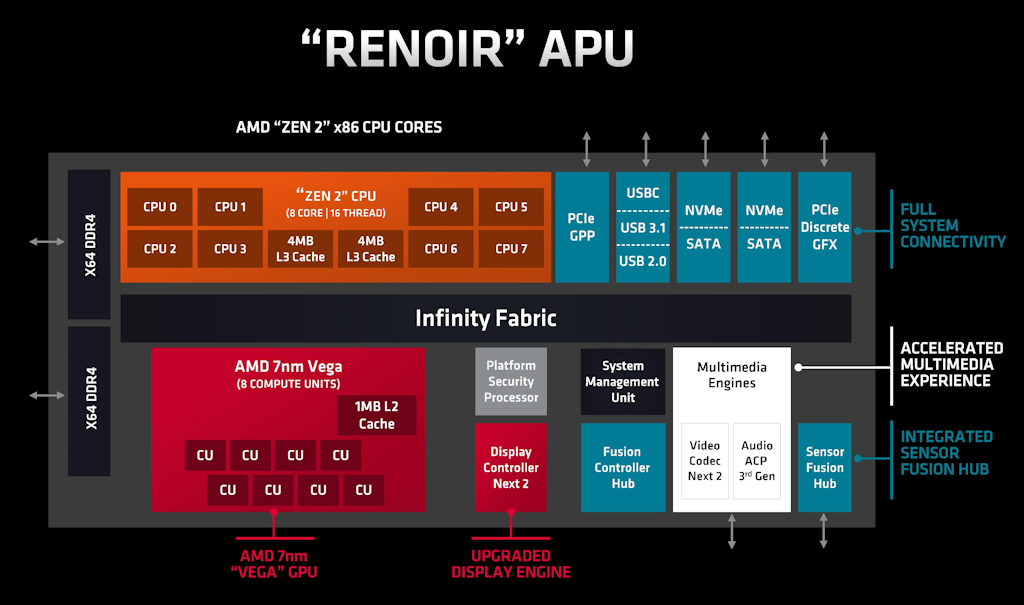

AMD Ryzen 4000G APU 系列核心代号为「Renoir」，採用 SOC 单晶片设计、 TSMC 7nm DUV 制程，硅晶片尺寸约为 156mm²、内含 98 亿个电晶体，单一晶片内整合 8 个 Zen 2 CPU 核心与 8 个经改良的 Vega GPU Computing Unit，相较 Ryzen 3000G APU 电晶体多了约 1 倍，但晶片大小缩减了约 25 %。

有别于 Ryzen 3000 系列的「Matisse」採用 Chiplet 多晶片架构，「Renoir」回归至 SoC 单一晶片设计，CPU 与 GPU 之间是透过全新高速 Infinity Fabric 连结进行互连，同时亦用作连接 IMC、PCIe 及 IO 等高速单元，实现高频宽、低延迟的内部传输效果，唯一美中不足就是没升级至 PCIe 4.0、仅提供 PCIe 3.0 x16 Lanes 绘图接口。

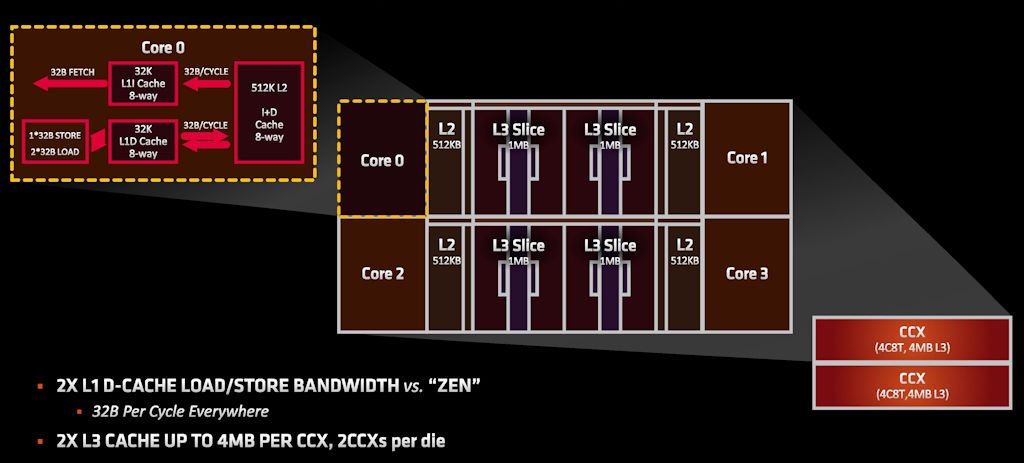

「Renoir」CPU 核心是基于 AMD Zen 2 微架构，与「Matisse」一样採用一样採用 4 核心 CCX (CPU Complex) 模组设计，不过 L3 Cache 容量作出了删减，每个 CPU Core 同样拥有 4 组 L3 Slice 但容量有 16MB L3 Cache 减至只有 4MB，以节省 CPU Core 所佔的电晶体与晶片空间，但同时意味着 Cache 命中率会降低令运算延迟提升，需要更频繁地读写系统记忆体，不过对于旧有 Zen+ 微架构「Raven Ridge」APU，IPC 性能提升了约 15%，同时 CPU 时脉亦上代有所提升。

经改良的 Radeon Vega GPU

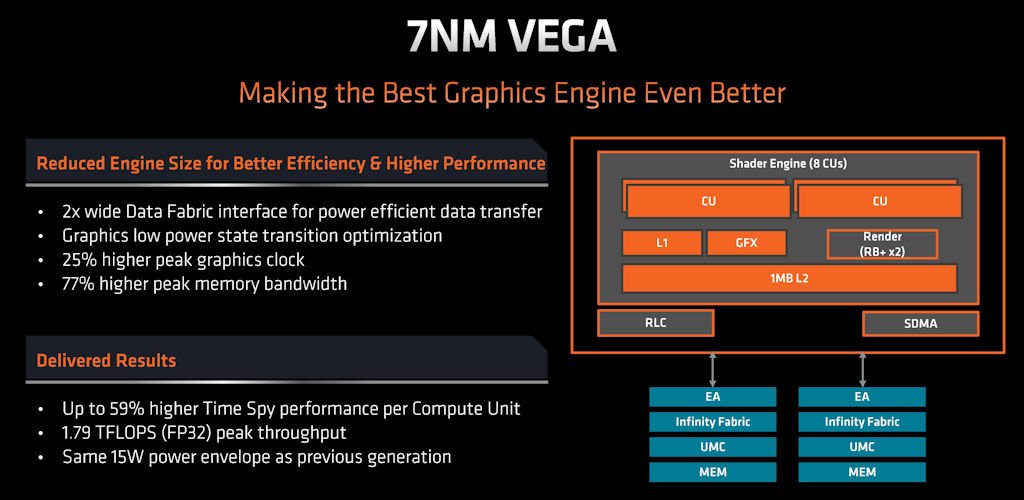

GPU 方面，新一代「Renoir」APU 亦有大幅的改良，虽然 Computing Unit 数目由上代「Raven Ridge」的 11 组减至只有 8 个，但每个 Computing Unit 的性能却大幅提升了 +59%，FP32 最高运算由 3400G 的 1.97 TFLOPS 提升至 2.15TFLOPS，整体性能带来了约 10%，游戏性能表现更理想。

受惠于全新 7nm 制程，「Renoir」的 GPU 时脉亦明显提升，由上代核心时脉最高 1.4GHz 提升 2.1GHz，令 GPU 运算性能明显提升，此外，GPU 与 Data Farbic 之间宽度提加了一倍，加上经改良的 IMC 控制器可支援 DDR4-4266 下并达成 1:1 模式，记忆体频宽相较上代提升 77%，这就是为何令代「Renoir」可以用更少的 Computing Unit 达成更高游戏性能的原因。

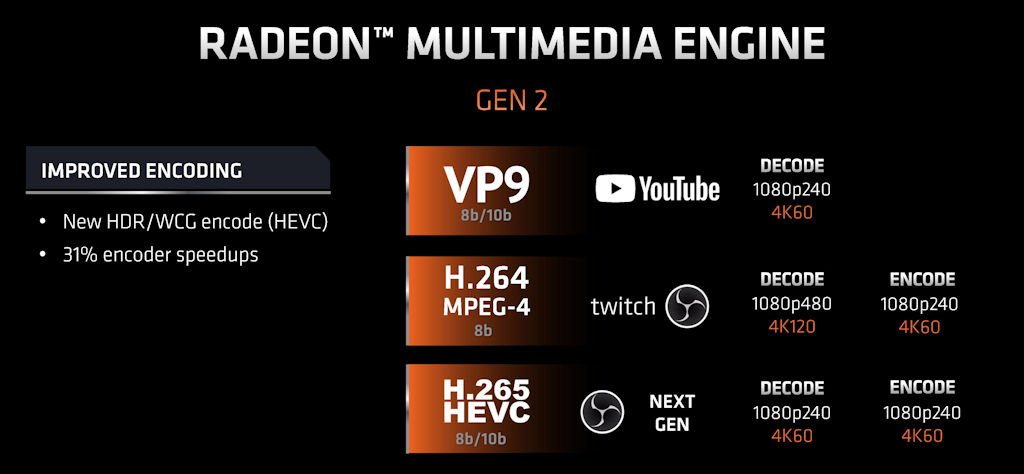

此外，「Renoir」APU 亦针对了 MultiMedia Engine 作出改良，新增支援 HDR/WCG (HEVC) Encode 支援，同时硬体编码性能亦较上代提升了 31%，对于要进行影像编辑的用家来说，非常重要。
