  SolidWorks软件是专门负责研发与销售机械设计软件的视窗产品,我们用SolidWorks软件制作了工程图,想要使用裁剪视图功能,该怎么使用?下面就是使用SolidWorks工程图中的裁剪视图的方法,一起了解一下。

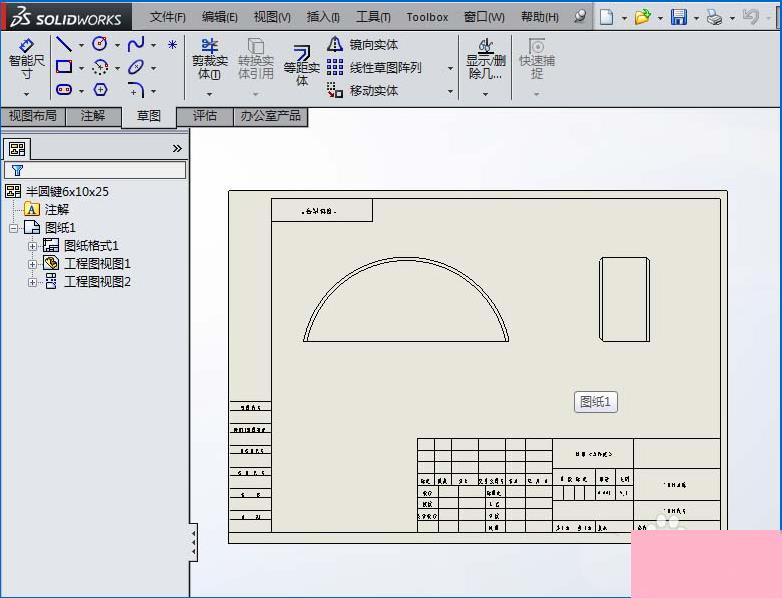

  1、打开SolidWorks软件,然后打开事先保存好的SolidWorks工程图,作为演示所用。

使用SolidWorks工程图中的裁剪视图

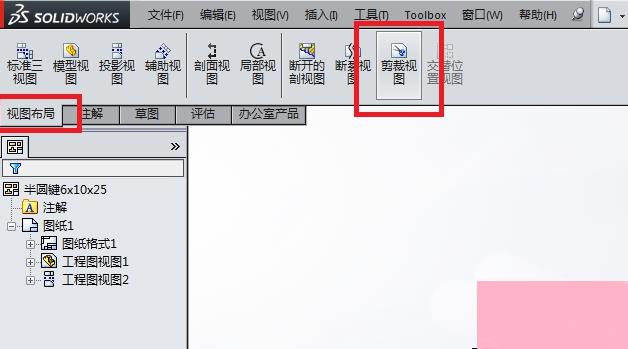

  2、如下图所示,小编刚刚打开了事先保存好的SolidWorks工程图,兴冲冲地去点击“布局视图”工具栏中的“裁剪视图”,结果,它给了我当头一棒。

使用SolidWorks工程图中的裁剪视图

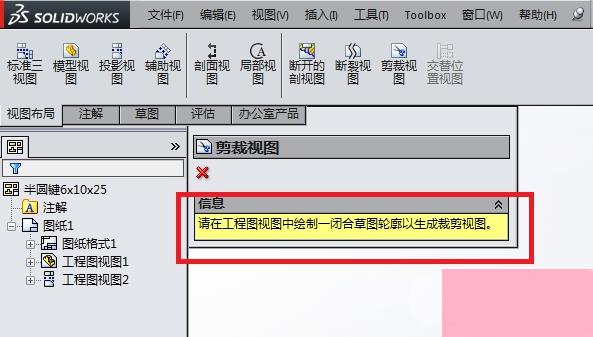

  3、如下图所示,出现了“裁剪视图”对话框,但是,你们自己看信息:请在工程图视图中绘制一闭合草图轮廓以生成裁剪视图。小编只好叉掉“裁剪视图”对话框,先去画草图了。

使用SolidWorks工程图中的裁剪视图

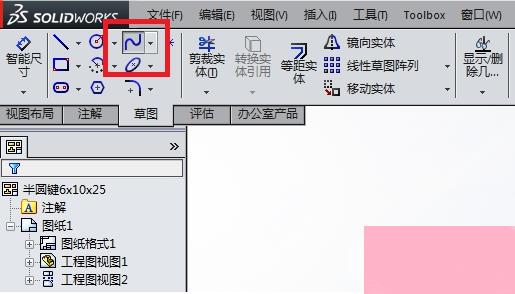

  4、如下图所示,小编来到了草图工具栏,毫不犹豫地点了“样条曲线”命令图标。

使用SolidWorks工程图中的裁剪视图

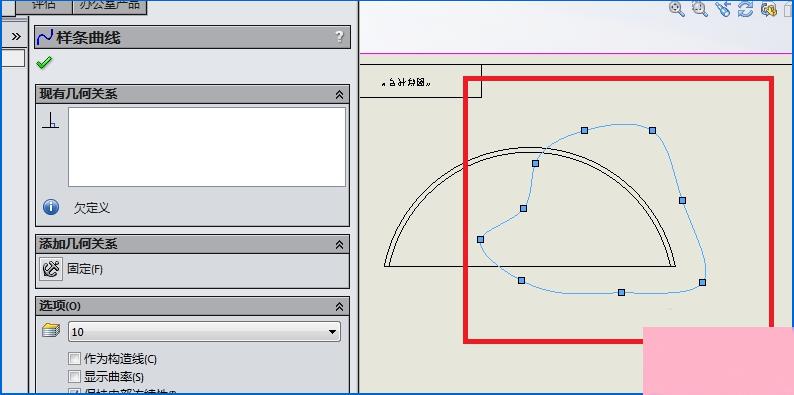

  5、如下图所示红色框选,画一个不规则的封闭样条线圈。

使用SolidWorks工程图中的裁剪视图

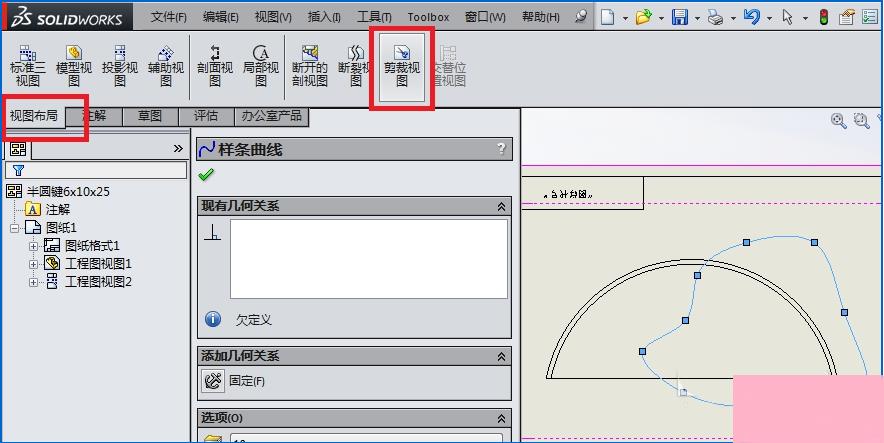

  6、如下图所示,连“样条曲线”对话框都没有关闭,小编就连忙回到了“视图布局”工具栏,点击“裁剪视图”。

使用SolidWorks工程图中的裁剪视图

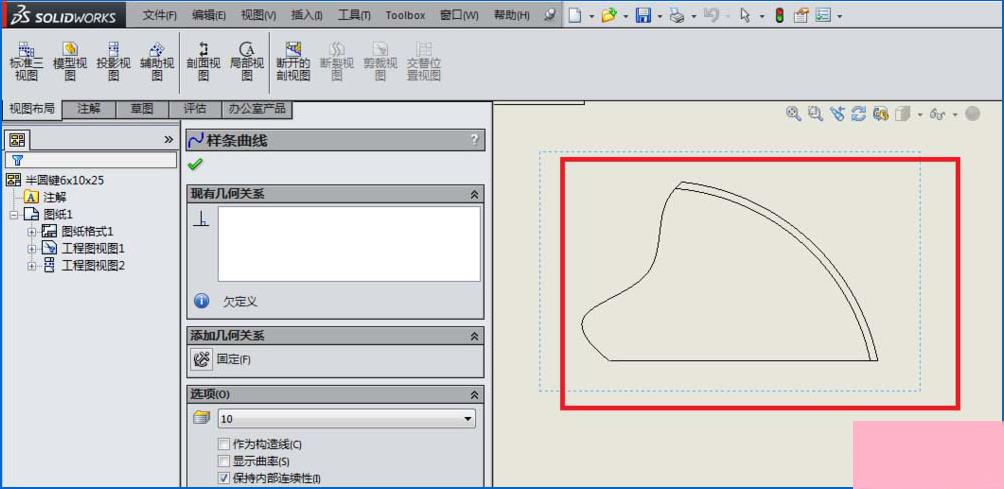

  7、如下图所示,有了封闭的草图轮廓,这次“裁剪视图”一次成功。

使用SolidWorks工程图中的裁剪视图

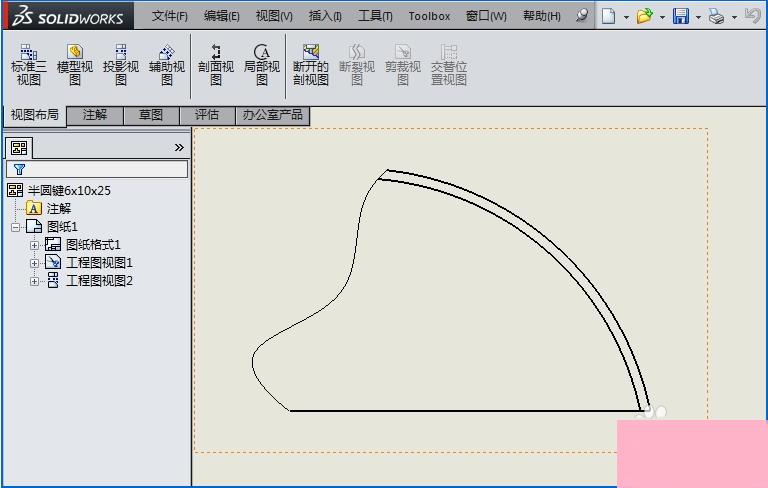

  8、如下图所示,关掉所有不相关的对话框,只留下裁剪玩之后的视图。

使用SolidWorks工程图中的裁剪视图

通过上面的介绍,相信大家对于这个如何使用SolidWorks工程图中的裁剪视图也有了一定的了解了,希望小编精心整理的这篇内容能够解决你的困惑。
