UG10.0设计工程图简单操作介绍

导读 -想知道UG10 0设计工程图纸的简单操作吗?以下是如何用边肖带来的UG10 0设计工程图纸。让我们快速看一下。相信对大家都会有帮助。1 软件启
音频解说

-想知道UG10.0设计工程图纸的简单操作吗?以下是如何用边肖带来的UG10.0设计工程图纸。让我们快速看一下。相信对大家都会有帮助。

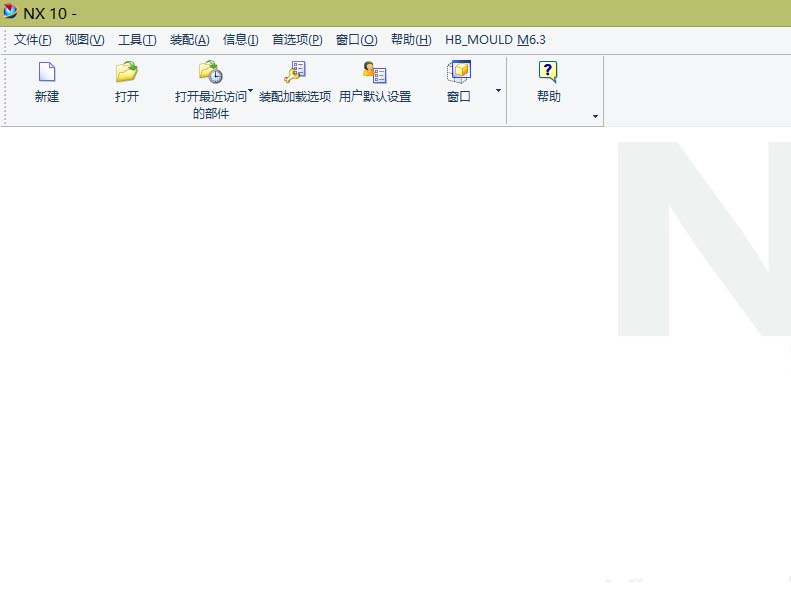

1.软件启动后是空白的,需要打开一个绘图文件进行绘图;

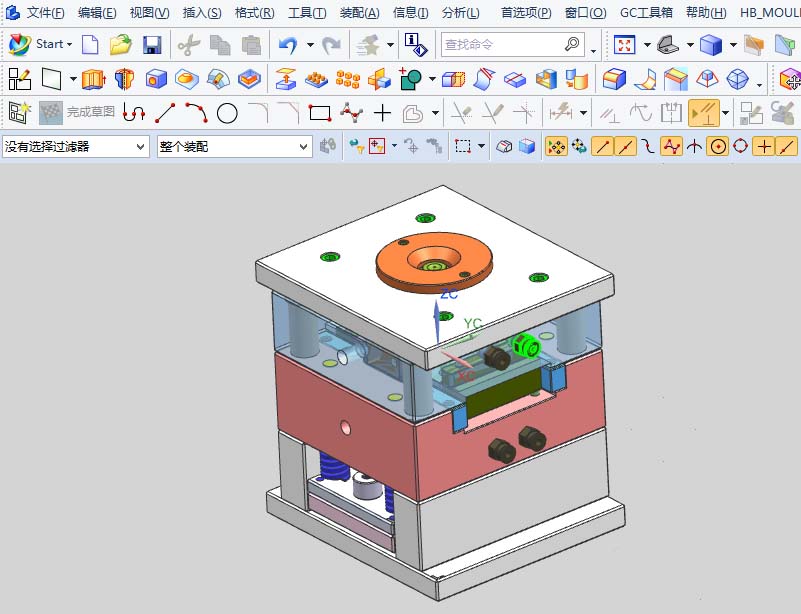

2.下图是我打开的一套立体设计的模具;

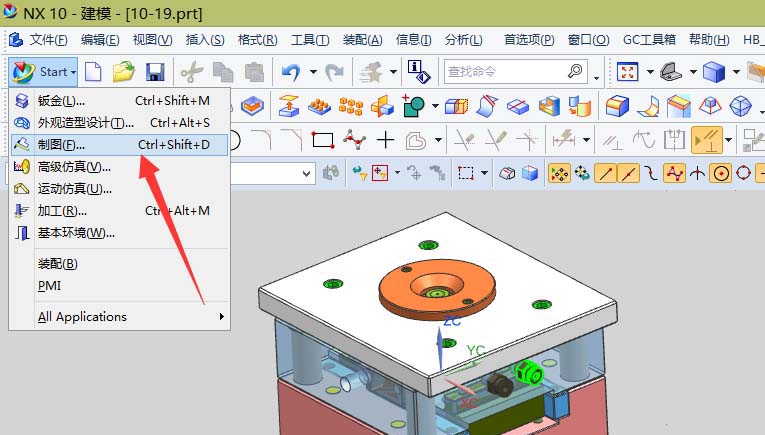

3.从点出发,找到绘图功能;(当然也可以使用组合键ctrl shift d进入绘图模式)

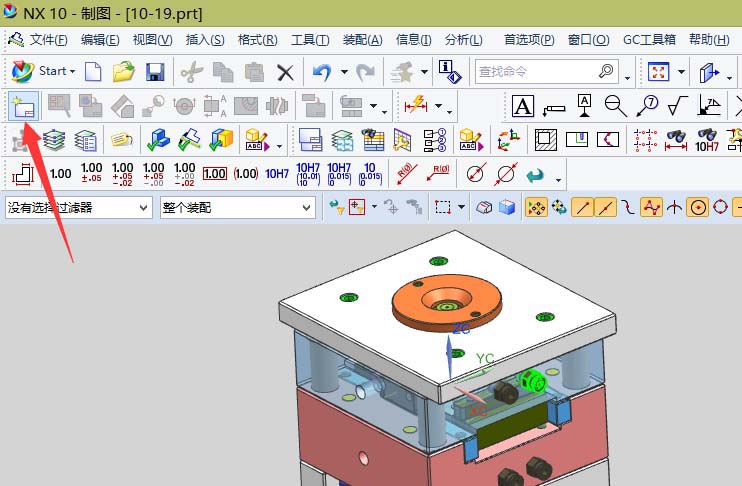

4.创建新的绘图页;

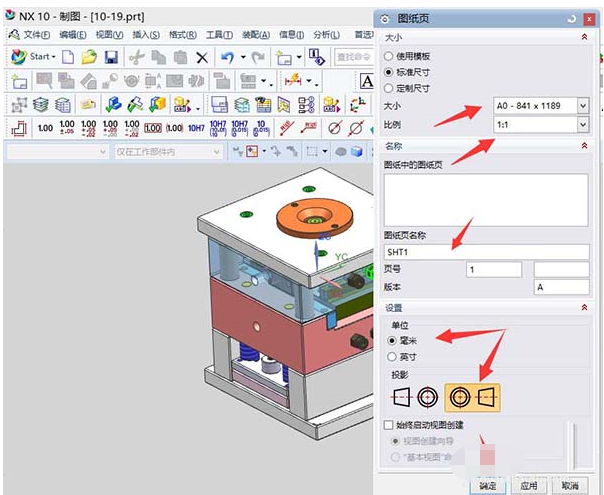

5.在弹出的新建对话框中,按下图箭头进行设置;(只需要选择,其他都是默认)

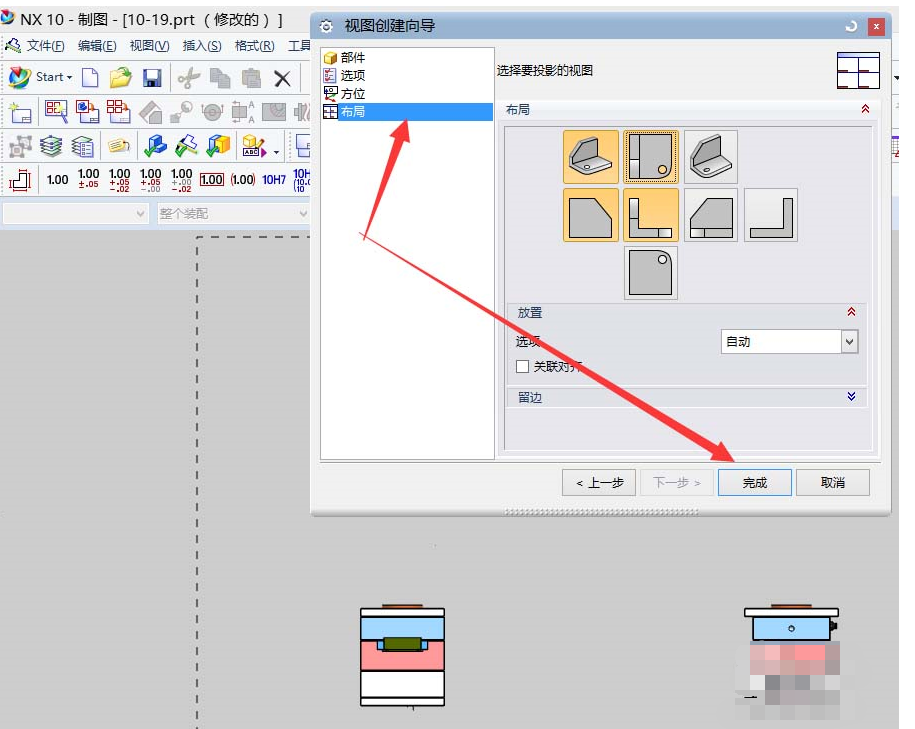

6.在视图中启动自动创建功能,在布局中选择要创建的方向;

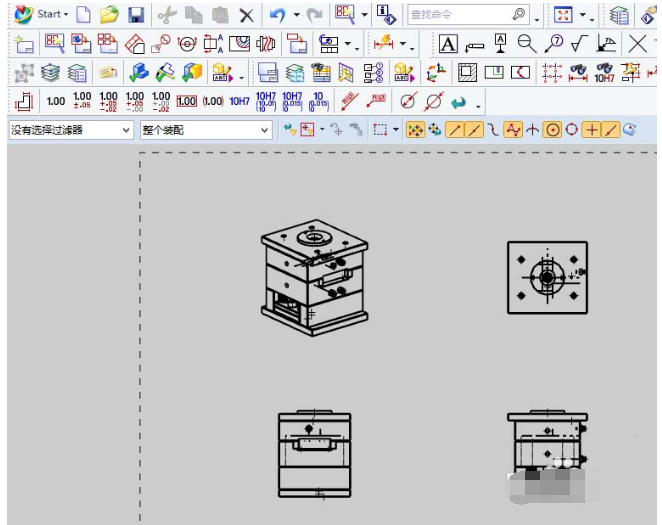

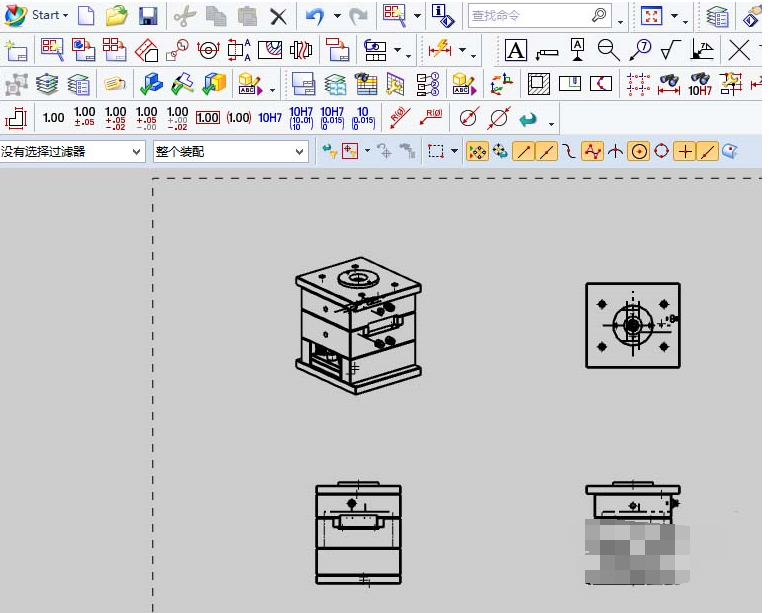

7.确认后,得到的图如下,然后标注就好了。


以上是边肖带来的UG10.0设计工程图纸的简单操作教程。所有的朋友都学会了吗?
