华为麒麟950是华为推出的最新处理器。根据华为的宣传，华为麒麟950非常强大。把中国实际测量成麒麟950怎么样？以下99安卓边肖将分享华为麒麟950实测分析，供参考。

华为麒麟950Cortex-A57核心是ARM的第一个64位架构核心。然而，在追求性能的同时，功耗控制也存在一些问题，尤其是如果与TSMC的20nm工艺相匹配，很难抑制。典型的不吉利的是骁龙810，满负荷复印机的核心温度3秒钟直接升到110，然后重启。

但由于别无选择，各大安卓厂商的旗舰手机还是被迫上Snapdragon 810，结果频繁过热，不得不努力降频.

除了苹果、三星和高通自主设计的64位架构外，ARM还自行开发了Cortex-A72的升级版，而华为海思的麒麟950则率先将这一新核心商业化(四个A72 2.3GHz加四个A53 1.8GHz)，并引入了TSMC全新的16nm FinFET技术。

据华为介绍，相比A57核心，A72核心的性能可提升11%左右，同时借助新技术，动态功耗降低20%，静态功耗降低27%，核心面积更小。

真的是这样吗？微博里的网友在麒麟950上做了一个拷贝机测试，发现确实挺满意的。

只运行两个A72内核可以稳定在2.3GHz的最高频率.

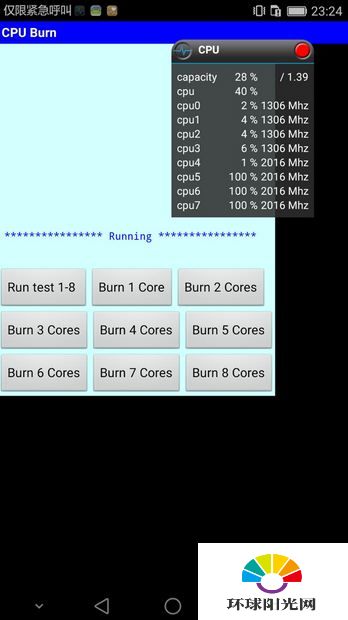

跑三个a72s，不会满血，频率在1.8-2.0GHz之间徘徊，还行。

四次满跑只能达到1.8GHz，可以接受。

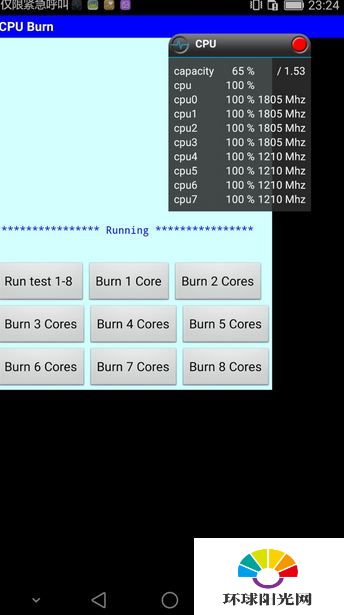

八核全速启动，A72核可以换成1.2核一段时间，然后降到800MHz，而A53核始终处于1.8GHz的全频。

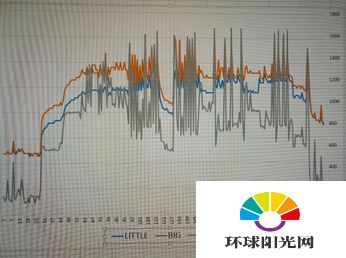

核心频率变化图。

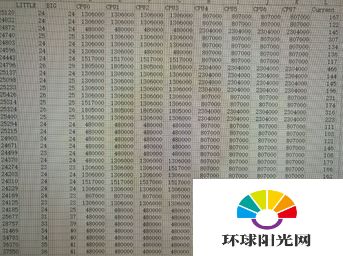

每个内核的频率变化数据记录。

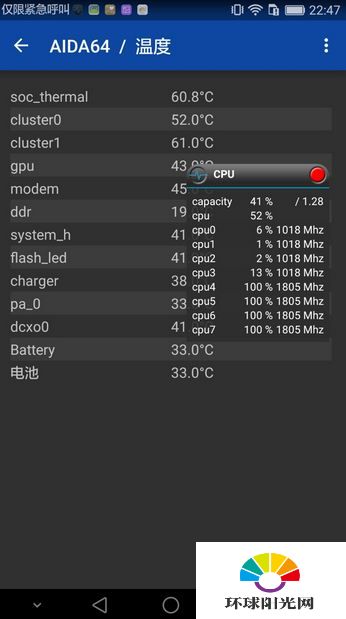

麒麟950的控温极限是60(机器根本不会发热)，超过就开始降频。此时单核双核A72可以在2.3GHz保持全速，三核A72可以降低到1.8-2.0GHz。

功耗方面，如果单个2.3GHz A72内核运行NEON浮点运算，会在1.4W左右，测试压力很大，所以华为在持续性能下宣传功耗3.5W是可信的。

另外，麒麟950 A72芯的最大电压只有1000mV，A53芯的最大电压为905mV，非常优秀。相比之下，三星14nm Exynos 7420中A57和A53内核的最大电压分别为975mV和950mV。
