Iqneo 5是一款“双核”旗舰手机,那么这款手机的内部结构是怎样的呢?编辑为您带来最新的手机拆解评测。过来看看。

iqooneo5拆卸评估

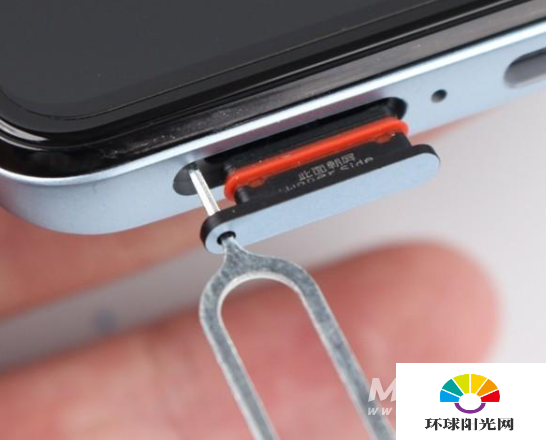

1.手机卡槽。

首先我们取出手机的SIM卡槽,槽处有一个防水密封圈。

iqooneo5拆机评测-iqooneo5内部有什么不同

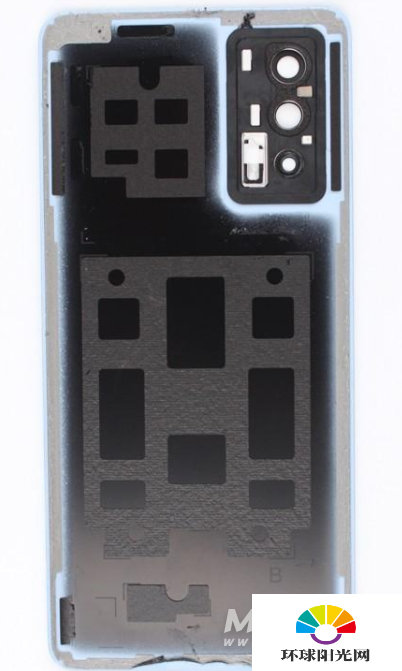

2.手机后壳。

机身后盖内侧有大量缓冲棉(浅黑色,质地粗糙),包括摄像头开口周围。

iqooneo5拆机评测-iqooneo5内部有什么不同

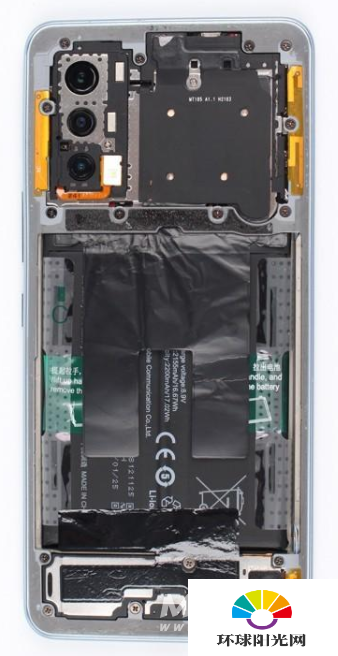

3.手机机身。

主体分三段设计,NFC线圈位于右上角大黑位置。机身中部覆盖着一层微微起皱的冷却膜,同样的冷却膜也出现在机身底部。

iqooneo5拆机评测-iqooneo5内部有什么不同

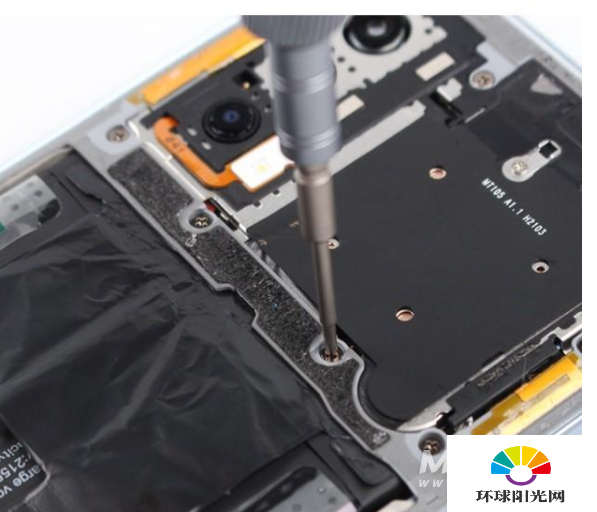

4.取出机身螺丝。

拧紧螺钉处机身上的黑色粗糙材料是额外的固定胶。

iqooneo5拆机评测-iqooneo5内部有什么不同

5.取出机身中框。

拧下中框上的螺钉后,打开卡扣即可取下中框。

iqooneo5拆机评测-iqooneo5内部有什么不同

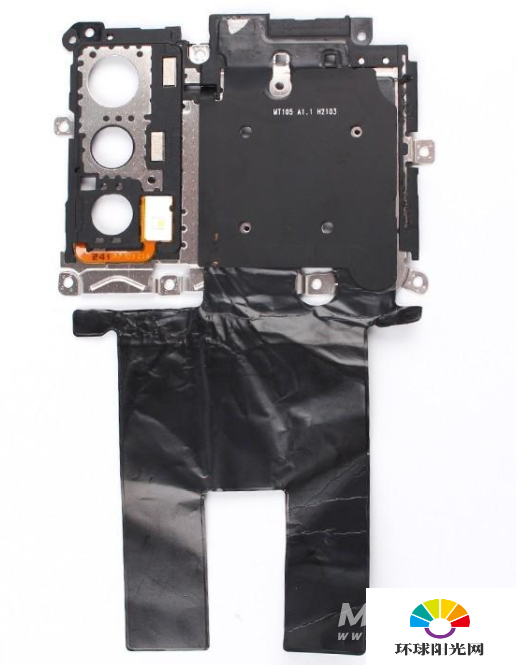

6.取出主板盖。

iqooneo5拆机评测-iqooneo5内部有什么不同

取下与冷却膜和NFC线圈连接的主板盖板。

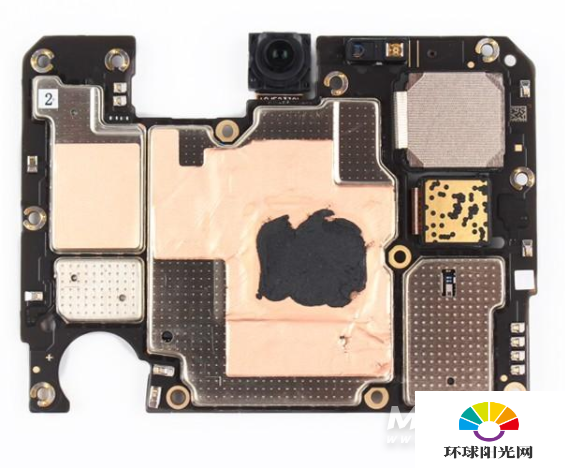

7.主板结构。

主板背面也覆有铜箔,SoC上有散热硅脂,进一步增强散热。

iqooneo5拆机评测-iqooneo5内部有什么不同

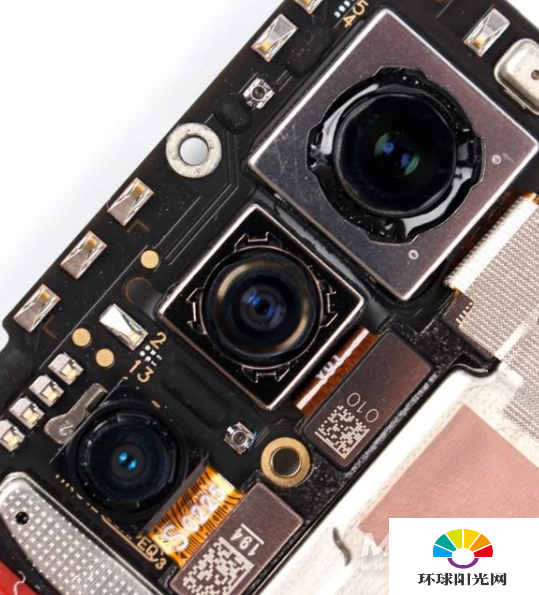

8、手机后置摄像头。

从上到下:

400万像素IMX598主摄像头,支持OIS。

100万像素超广角摄像头。

200万像素黑白摄像头。

iqooneo5拆机评测-iqooneo5内部有什么不同

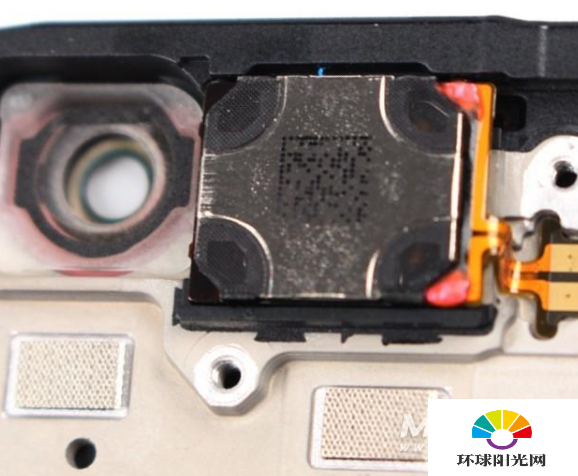

9.顶级扬声器。

带有镂空角的长方体是接收器,也是顶部扬声器。

iqooneo5拆机评测-iqooneo5内部有什么不同

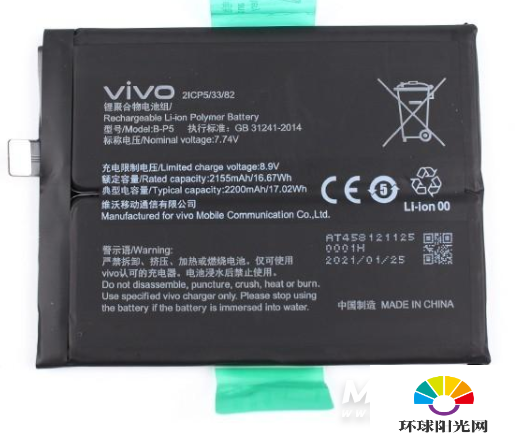

10.手机电池。

机身中间是4400mAh的双核设计电池,自带充电器30分钟即可充满电。

iqooneo5拆机评测-iqooneo5内部有什么不同

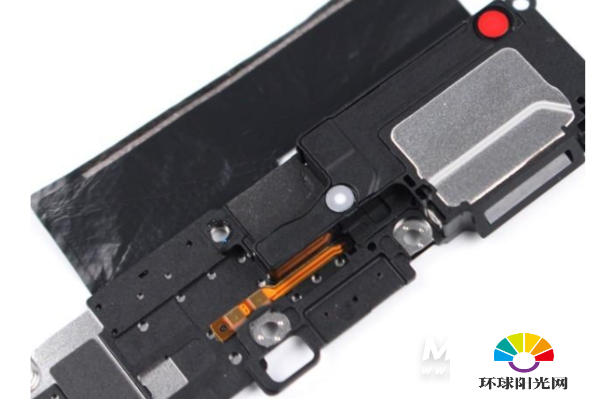

11.底部扬声器。

机身下部有一个扬声器腔体。

iqooneo5拆机评测-iqooneo5内部有什么不同

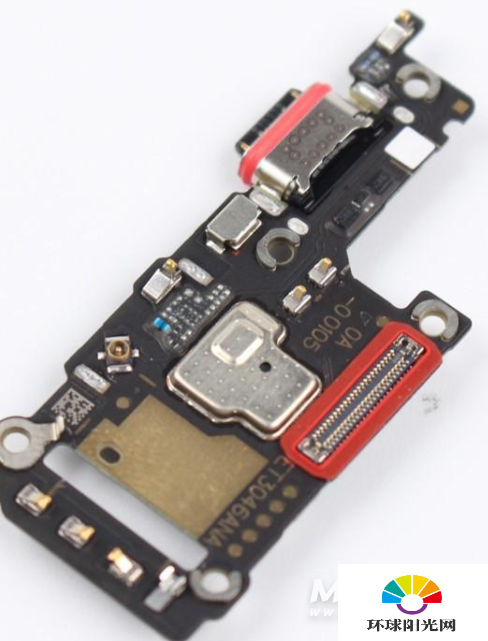

12.手机子板。

子板集成了SIM卡槽、充电接口和麦克风,有几个密封橡胶圈(红色)。

iqooneo5拆机评测-iqooneo5内部有什么不同

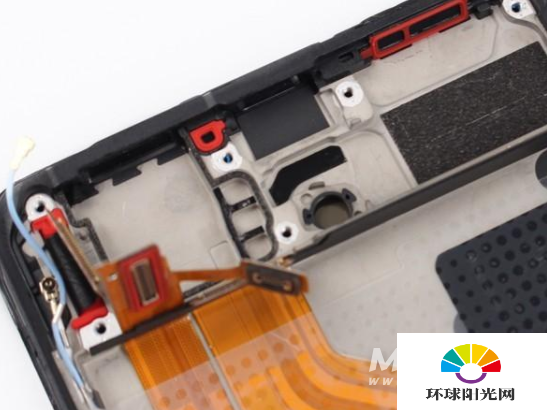

13.手机保护。

给用户带来更多的手机红色密封圈,可以为手机提供更好的保护。

iqooneo5拆机评测-iqooneo5内部有什么不同

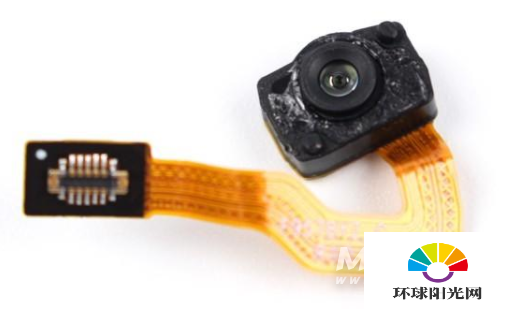

14.指纹传感器。

屏下光学指纹识别传感器。

iqooneo5拆机评测-iqooneo5内部有什么不同
