骁龙870是目前非凡的处理器，据说性能堪比旗舰芯片骁龙888。所以，这款骁龙870处理器采用了几纳米工艺，并且编者给我们带来了相关的说明。

骁龙870是几纳米工艺。

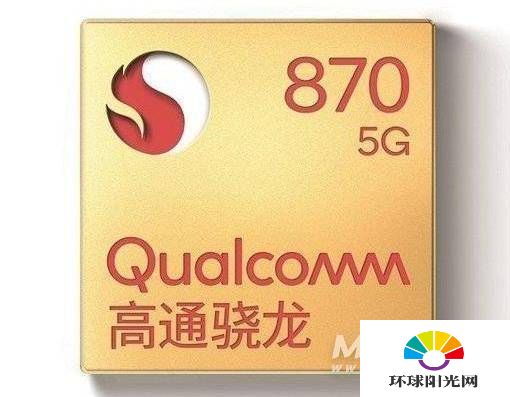

骁龙870采用TSMC 7nm EUV工艺制造，基于骁龙865和骁龙865 Plus，采用增强型高通Kryo 585 CPU，由一个3.2GHz超大核、三个2.42GHz大核和四个1.8GHz小核组成。主频高于骁龙865 Plus的3.1GHz，是A77公版架构下已知的最高频率。

骁龙870工艺怎么样？

7nm工艺的实际定义是使晶体管FET栅极的栅极(从源极到漏极的距离)等于7nm的长度，在晶体管的原理图中为“L”。工艺越小，功耗越小，性能和能效比越强，同样体积的硅片可以容纳更多的晶体管。但进入7nm工艺后，由于接近原子尺度，开始受到量子理论的影响，后续工艺越来越难改进。

骁龙870的性能和技术都很好。从搭载这款处理器的一加9R手机就可以看出这款芯片的强大。
