存储专家Qsan以以合理的价格提供san解决方案而闻名,现在它在中小型企业全闪存阵列(AFA)市场中扮演着重要角色。Xcefasxf2026d是其首款专用AFA产品,以较低的价格提供了一系列令人印象深刻的功能和性能,中小企业将非常有吸引力。

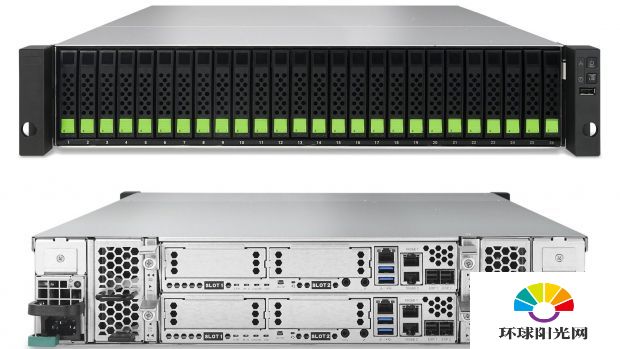

机箱最多支持26个SFF驱动器,比许多竞争对手的2U阵列多两个。除了双热插拔PSU和风扇,机箱还包括在主动/主动模式下运行的双控制器,提供完全透明的故障切换。
这不是Qsan的第一个AFA;它采用了与两年前推出的XCubeSAN XS3226D几乎完全相同的硬件封装。XF2026D与众不同的是其XEVO操作系统和HTML5网络接口,这是Qsan专门为AFA应用打造的。
qsxcube fasxf2026d的评估:控制器结构
这些控制器均采用四核至强D-1500处理器,配备32GB DDR4缓存,可升级至64GB。因为每个PSU上方的小扩展槽一侧有一个缓存到闪存模块,另一侧有一个电池备份模块,所以可以很好地覆盖缓存保护。
除了双10GBase-T iSCSI数据端口之外,每个控制器还可以接受两个扩展卡,包括四端口16Gb/s光纤通道和10GbE SFP以及双端口16Gb/s光纤通道和10GbE铜缆选项。请注意,每个控制器上第二个扩展槽的最大带宽为20千兆位/秒,因此如果安装了四端口卡,性能可能会受到限制。
扩展潜力看起来不错,控制器还具有12Gb/s的双嵌入式迷你SAS端口。借助Qsan的26机架XD5326D磁盘架,您可以通过双冗余链路菊花链连接其中四个端口,并支持多达130个固态硬盘。
qsanxiube fasxf2026d的评价:qsanxievo。
实验室快速部署。Qsan的QFinder应用程序发现了该阵列,并提供了对XEVO网络界面的直接访问。即使快速浏览XEVO也会留下深刻的印象,因为它的界面完全不同于Qsan的标准SANOS 4软件,我们敢说设计更好。
控制台将打开一个信息状态屏幕,显示已安装的固态硬盘、存储使用情况、阵列概述、池、卷和主机,以及总体延迟、IOPS和吞吐量的粗体实时图表。我们使用了8个希捷Nytro SAS3固态硬盘,并将其转移到界面的存储页面。我们快速创建了两个四驱动器RAID10存储池,并要求向导在每个池中创建一个卷。
在性能测试中,我们使用了两台运行Windows Server 2016的至强可扩展服务器,并在每台服务器上安装了ATTO赛锐四端口16Gb/s光纤通道HBA。主机映射很容易,连接到阵列时会自动发现所有HBA WWN,使我们能够快速将每台服务器映射到专用卷。
一个值得注意的特点是控制器以同步模式运行,而不是更常见的ALUA(非对称逻辑单元访问)。最重要的是,您可以跨两个控制器连接主机以实现冗余,但与ALUA不同的是,所有MPIO链路都经过优化,没有一个处于待机状态。
qsxcube fasxf2026d的评估:FC性能。
我们的服务器通过四端口64Gbits秒光纤通道MPIO链路连接到插槽1模块,我们可以看到XF2026D提供了令人印象深刻的性能。为了获得基线,我们在服务器上运行Iometer,它报告顺序读写速率为49千兆位/秒和37.2千兆位/秒,随机操作为49.1千兆位/秒和47.3千兆位/秒。
对于随机操作,更改为4KB数据块会返回370,000和215,000 IOPS(对于顺序读写),低至364,000和150,000 IOPS。两台服务器都在运行Iometer,我们记录的累计顺序读写操作分别为97.6千兆位/秒和70.3千兆位/秒,随机操作分别返回97.7千兆位/秒和53.2千兆位/秒。
Iometer报告称,顺序读写的总吞吐量累计为691,500和429,500 IOPS非常出色,而当切换到随机操作时,这些结果分别为686,700和301,000 IOPS。延迟率非常低,因为我们看到Iometer记录的所有IOPS测试都不超过0.5毫秒。
我们唯一不能报告的数字是控制器的CPU利用率,因为XEVO控制台没有显示该选项的选项。此外,插槽2确实引入了带宽限制,因为光纤通道模块在插槽1中交换,吞吐量测试在服务器上重新运行,可以看到大约220,000 IOPS用于顺序读取。
Qsxcube fasxf2026d评估:数据保护和SSD监控。
XEVO的保护组简化了数据保护操作,因为您可以在其中放置多个卷,并应用一组计划来控制快照、到外部阵列的远程复制以及到另一个存储池的本地复制。快照可以在选定日期每15分钟运行一次。
钟一次,而复制任务可以应用八个流量整形组中的一个,以在高峰期和非高峰期强制执行带宽限制。数据恢复同样快; 只需通过单击保护组中卷旁边的齿轮图标来加载快照中心。这会加载一个快照列表,您可以在其中应用要还原到的快照,或将其作为新LUN公开,以进行手动文件和文件夹恢复。
XEVO的另一个智能特性是QSLife。从同一个控制台访问,这可以提供每个SSD剩余寿命的精确数据,显示每个SSD的使用情况图,并具有三个警报级别,因此当SSD达到其工作寿命时,您永远不会被捕获。
Qsan XCubeFAS XF2026D评论:判决
在测试过程中,我们发现XCubeFAS XF2026D能够通过FC提供最高速度和IOPS,尽管控制器第二个扩展槽的较低带宽可能会影响整体性能。尽管如此,它还是以低廉的价格提供了令人印象深刻的存储功能,XEVO OS非常适合使用,而其主动/主动架构和6个9s的可靠性使这款AFA成为托管关键任务存储的绝佳选择。
产品规格
机箱:2U机架
存储:26 x SAS3 SFF热插拔驱动器托架
电源:2 x 770W热插拔PSU
散热:2个热插拔风扇模块
其他:高速缓存到闪存和备用电池模块
两个热插拔控制器,每个都有以下内容:
CPU:四核Intel Xeon D-1500
内存:32GB DDR4缓存(最大64GB)
阵列支持:RAID0,1,0 + 1,3,5,6,10,30, 50,60,N路镜像
端口:千兆管理,2个10GBase-T数据端口
扩展:2个主机卡插槽,2个12Gbps迷你SAS(SFF-8644)
管理:Web浏览器
