轰呀!! AMD 再向 INTEL 投弹，AMD Ryzen G 系列 APU 处理器正式登场，抢攻入门至主流级游戏玩家市场，基于新一代 Zen 微架构 Quad Core 处理器，同时整合 VEGA GPU 绘图核心，IGP 绘图性能完全压倒 INTEL，更直迫入门级3D 绘图卡。HKEPC 编辑部找来全新 Ryzen 3 2200G、Ryzen 5 2400G 处理器，与 Core i3-8100、GeForce GT 1030 及 Radeon RX550 作对比测试。
Zen 微架构 APU 正式登场
去年 3 月，AMD 正式发布全新 Zen 微架构，其性能相较上代 Excavator 微架构 PC 性能提升平均达 ~ 52% ， 而且功耗表现更理想， Ryzen 3/5/7 系列桌面处理器凭着高性价比及多核优势作卖点，令不少玩家转投 AMD 平台，打破 INTEL 长久以来的市场垄断局面。
不过，AMD 首批 Zen 微架构产品并不具备绘图核心，APU 产品线仍沿用 Excavator 微架构，核心代号「Bristol Ridge」的 A-9000 系列，虽然 GPU 性能理想但 CPU 效能欠佳，并未能对 INTEL 构成明显威胁。终于等到新一代 Zen 微架构 APU 产品，核心代号「Raven Ridge」的 AMD Ryzen 2000G 系列登场，结合第 5 代 Graphics Core Next 架构的 VEGA 绘图核心，性能直迫入门 3D 绘图卡，成为 PC 入门游戏玩家的理想选择。
核心代号「Raven Ridge」

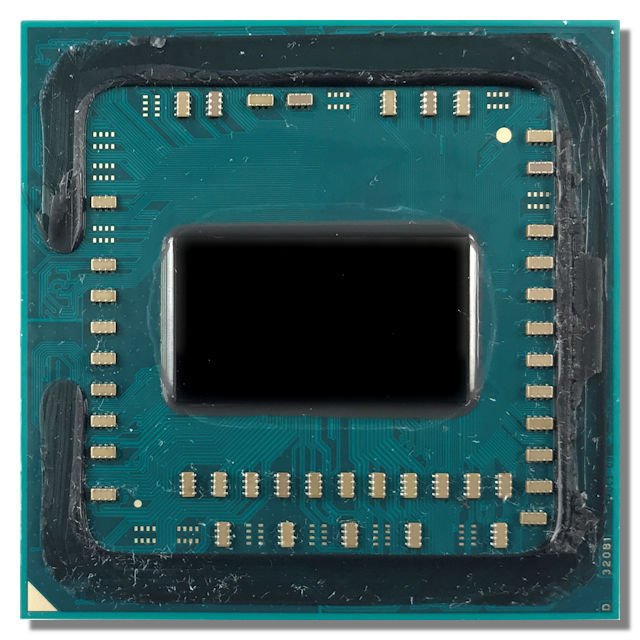

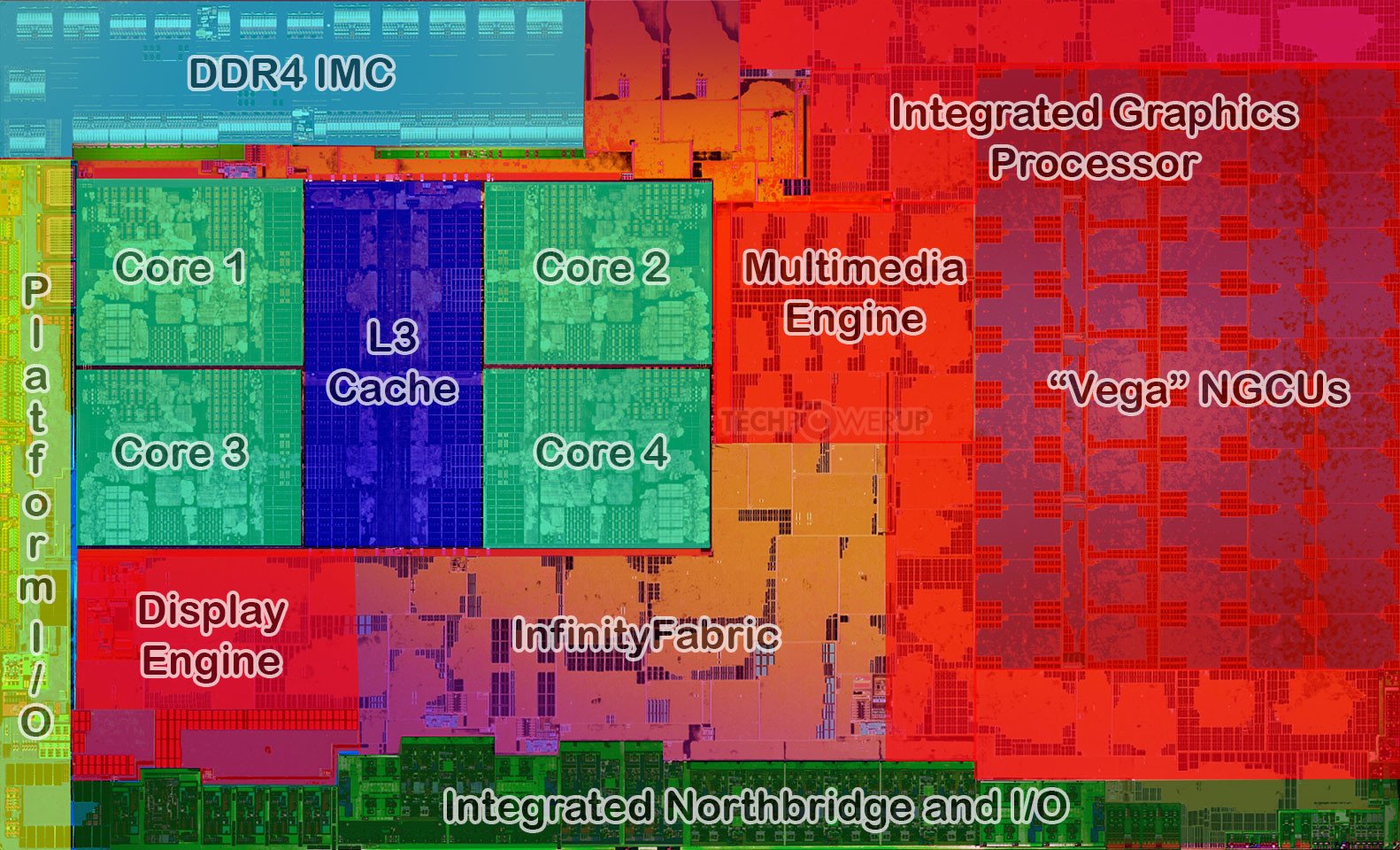

AMD Ryzen 2000G 系列核心代号为「Raven Ridge」，採用 14nm CMOS 制程、由 GlobalFoundries 代工，硅晶片尺寸约 209.8mm² 、内含 49.5 亿个电晶体，单一晶片内整合 4 个 CPU Core 与 11 个 GPU Computing Unit，相较 Ryzen 1000 系列 8 核心晶片约 192mm² 略大。

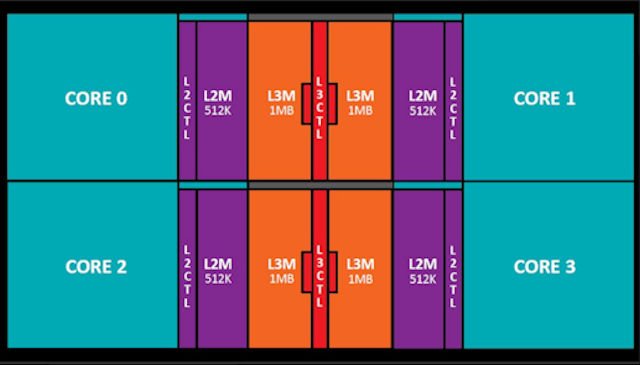

「Raven Ridge」CPU 核心基于 AMD Zen 微架构，与「Summit Ridge」一样採用 4 核心 CCX (CPU Complex) 模组，不过 L3 Cache 容量作出了删减，每个 CPU Core 由拥有 2 组 1MB L3 Cache 区块删减至只有 1 组，合共 4MB L3 Cache，以降低晶片尺寸与处理器的功耗所需。

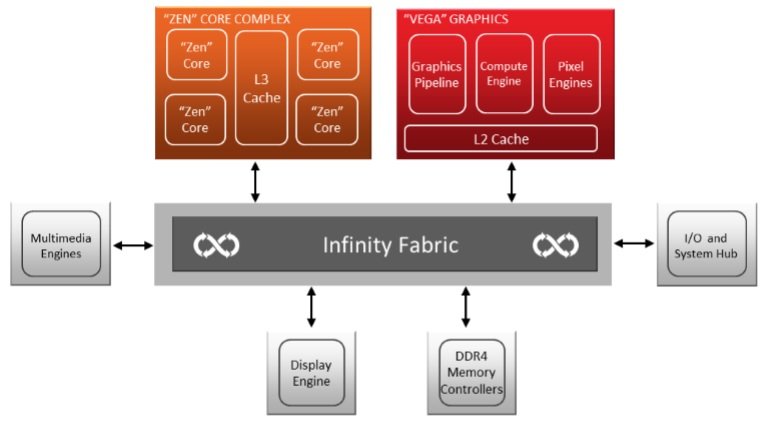

「Raven Ridge」的 CPU 与 GPU 之间是透过全新高速 Infinity Fabric 连结进行互连，同时亦用作连接 IMC、PCIe 及 IO 等高速单元，实现高频宽、低延迟的内部传输效果。
集成 VEGA 绘图核心

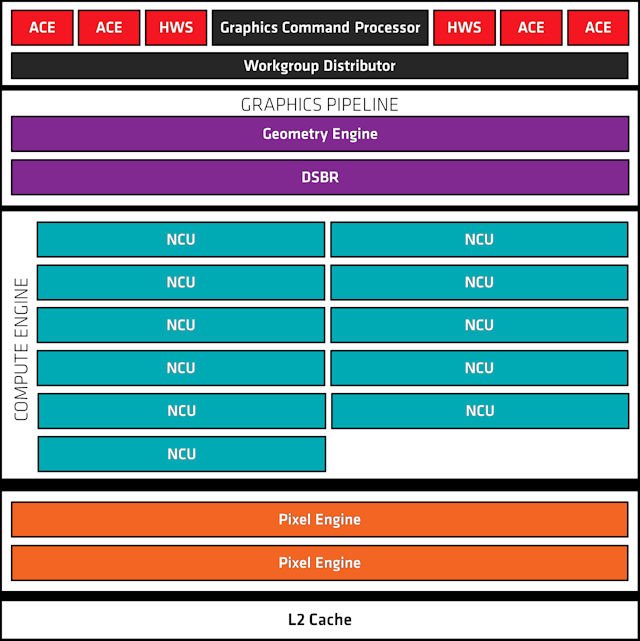

绘图核心方面，「Raven Ridge」内建第五代 GNC GPU 微架构、代号「Vega 11」绘图核心，支援 Direct 3D 12 、 OpenGL 4.6、 Open CL 2.2 及 Vulkan 1.0 API 规格。「Vega 11」绘图核心具备 2 个 HWS 硬体调度器、4 个 ACE 非同步运算引擎、1 组 Graphics Pipeline、1 组 Compute Engine 及 2个 Pixel Engine，内建 256KB L2 Cache 及 16 个 32Bit ROP 运算单元。
Compute Engine 内合共拥有 11 个 NCU 单元，每个 CU 内拥有 64 个 Stream Processors、4 个 Texture Units，合共拥有 704 个 Stream Processors、44 个 Texture Units。虽然运算单元数目较 Radeon RX 550 更多，且 GPU 时脉亦较高，最大运算能力为 1760 GFLOPS 较 RX 550 的 1211 GFLOPS 更高，但受限于记忆体频宽令其实际游戏性能将略低于 RX 550。
强化 DDR4 记忆体控制器
记忆体支援方面， 「Raven Ridge」 处理器支援 Dual Channel 双通道记忆体技术、 2 DIMM per Channel 配置，可配置 un-buffered 、 non-ECC 及 ECC 记忆体模组，最高支援 64GB 系统记忆体。

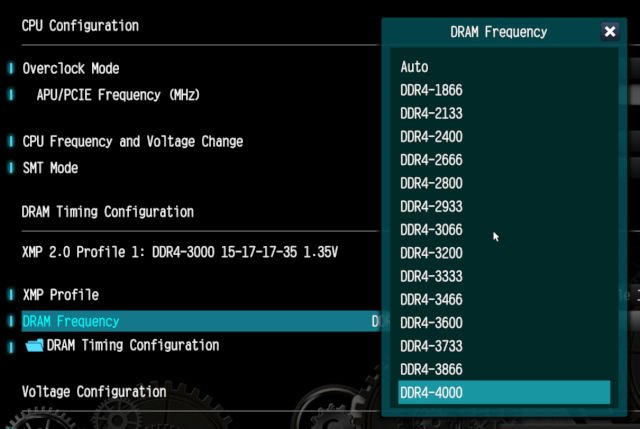

记忆体速度方面，AMD 针对「Raven Ridge」的 IMC 控制器作出改良，记忆体兼容性相较「Summit Ridge」有大幅的改善，官方记忆体支援速度由 DDR4-2666 提升至 DDR4-2933，非官方提供最高 DDR4-4000 记忆体倍频选择，而且在风冷下已可达成DDR4-3600+ 速度。
Precision Boost 2 加速技术

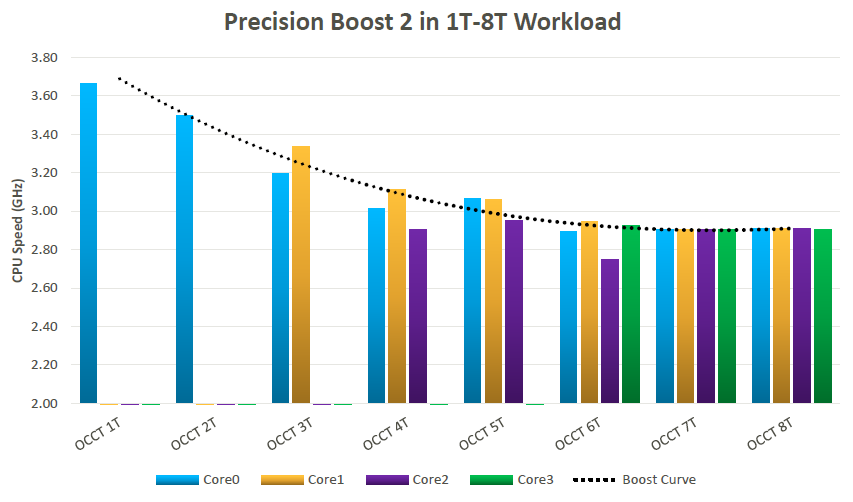

「Raven Ridge」相较「Summit Ridge」其中一项重大改进是，拥有更精準的 Precision Boost 2 时脉管理，同样是根据 CPU 温度、功耗及负载因素作出时脉调整，但上代只提供 2 Core 及 All Core 两种加速模式，新一代「Raven Ridge」能精细地按照不同执行绪负载，以 25MHz 作出实时速度调整，让效能与功耗表现达至更佳比值。
仅提供 PCIe x8 绘图接口

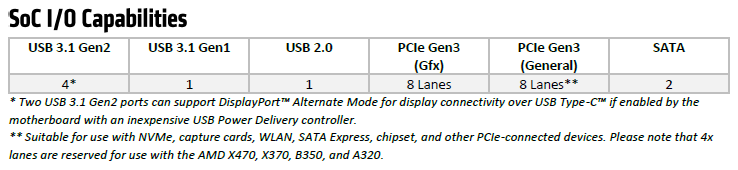

「Raven Ridge」定位入门级 IGP 玩家市场，为了减少所需电晶体数目，PCIe Lanes 数目由 24 个减至 16 个，当中 4 个 PCIe Lanes 需用作连接系统晶片，只保留一组 PCIe x8 用作连接绘图卡或其他高速装置。
此外，晶片预留 4 个 PCIe Lanes 专门用作 NVMe M.2 x4 SSD 介面，其最高频宽可达 32Gbps ，其中 2 个 PCIe Lanes 控制器同时具备 SATA 6Gbps Host 功能，为该组 M.2 介面提供 SATA M.2 SSD 支援外，亦可分拆出 2 个 SATA 6Gbps 连接埠与 1 组 NVMe M.2 x2 SSD 介面。
理论上，「Raven Ridge」已具备完整的 SoC 系统架构，而且功能上相较「Summit Ridge」更丰富，晶片本身内建 4 个 USB 3.1 Gen 2、1 个 USB 3.1 Gen 1 及 1 个 USB 2.0 连接埠，其中 2 个 USB 3.1 Gen 具备 DisplayPort 显示功能，可透过 USB Type C 介面作为 Display Port 显示功能。
