AMD 正式发布旗舰级「Radeon RX 6900 XT」显示卡，採用完整的「Navi 21 XTX」绘图核心，拥有高达 80 CU、5,120 Stream Prcessors，创新 Infinity Cache 技术配合 16GB 大容量 GDDR6 记忆体、追加 Ray Accelerators 光线追蹤引擎，官方定价 US$999 美元， 究竟新卡能否为 NVIDIA 带来威胁，HKEPC 编辑部找来 AMD Radeon RX 6900 XT 与 GeForce RTX 3090 作对比测试。
完壁 80 CU、Radeon RX 6900 XT 登场
代号 Big Navi、全新 RDNA 2 GPU 微架构， AMD 全新 Radeon RX 6800 / 6900 系列正式登场，採用全新「Navi 21」绘图核心在性能表现或功能规格均有着惊人突破，是 AMD 近年来首次追接 NVIDIA 高阶型号。
AMD 11 月 18 日已推出 Radeon RX 6800 与 RX 6800 XT 两款型号号，RX 6800 拥有 60 个 CU、3,840 个 Stream Processors、16GB GDDR6 容量，官方定价为 US$579美元；RX 6800 XT 则拥有 72 个 CU、4,608 个 Stream Processors、16GB GDDR6，官方定价为 US$649 美元，假想敌是GeForce RTX 3080。

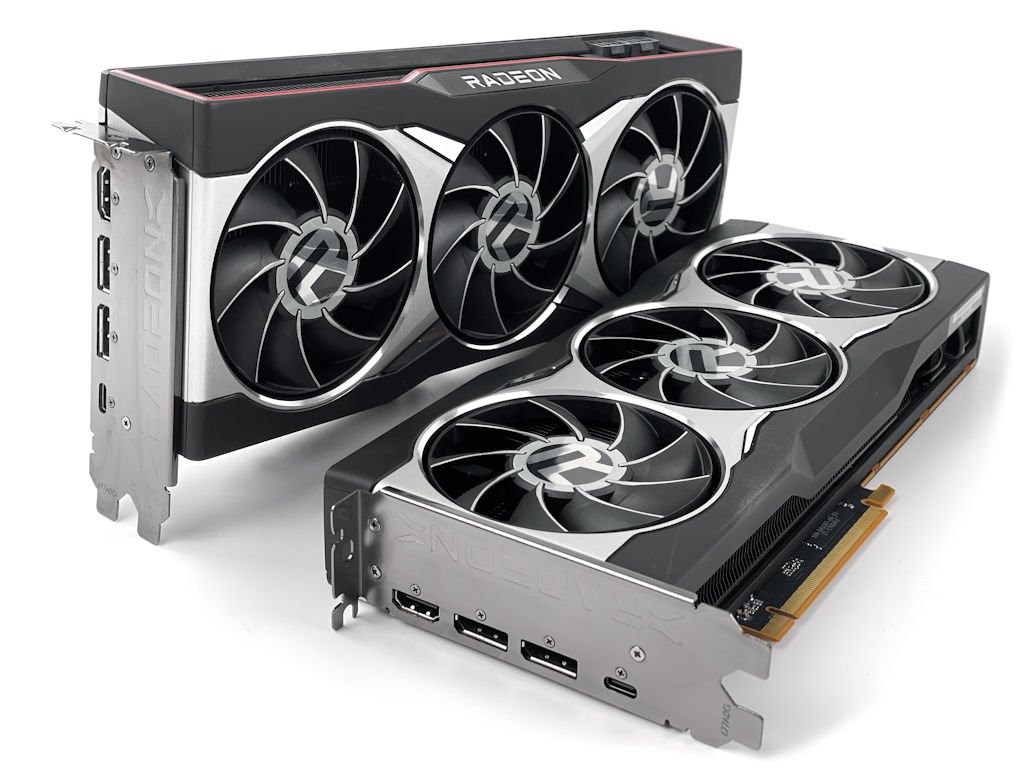

今次再推出旗舰级的 Radeon RX 6900 XT，拥有完整 80 个 CU、5,120 个 Stream Processors、16GB GDDR6 容量，官方定价为 US$999 美元，由于完整 Navi 21 XTX 良率有限，AMD并不打算推出非公板型号，但 AIB 会直接卖公板卡，对手将会是定价 US$1,499 的 GeForce RTX 3090。
经改良的 RDNA 2 GPU 微架构

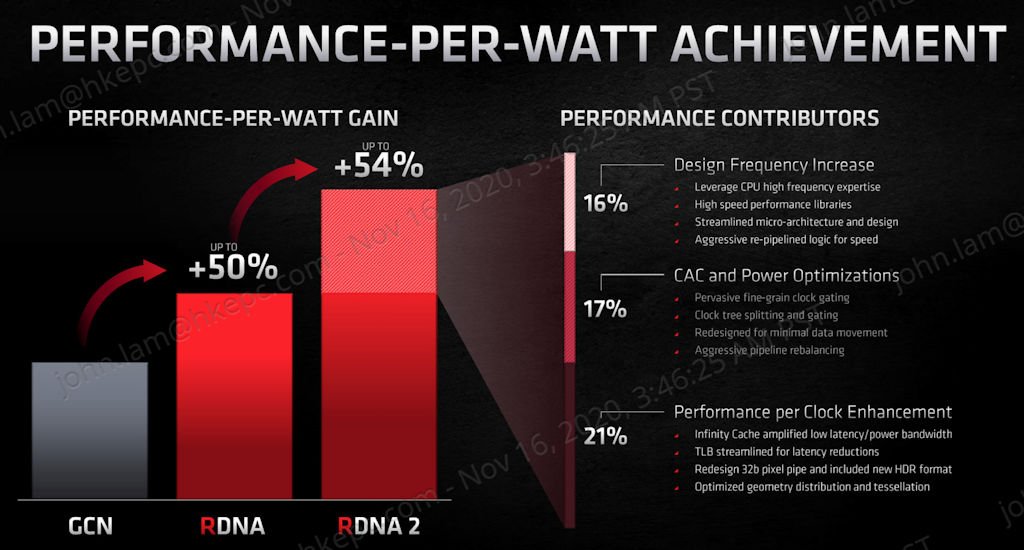

外间称它为 N 卡杀手，全新的「RDNA 2」微架构是基于「RNDA」作出改良，目标是在相同的内部频宽框架下，将 CU 单元的数目提升 100%，透过微架构的最佳化实现同时脉下 CU 单元功耗降低 50%，或是相同功耗让时脉提升 1.3X，另一个方向是能大幅提升内部缓存命中，让 CU 单元减低单元闲置，令 GPU 指令吞吐量能进一步提升，在 GDDR6 频宽保持不变提升记忆体有效频宽等，最终达至 +54% 的性能功耗比提升。

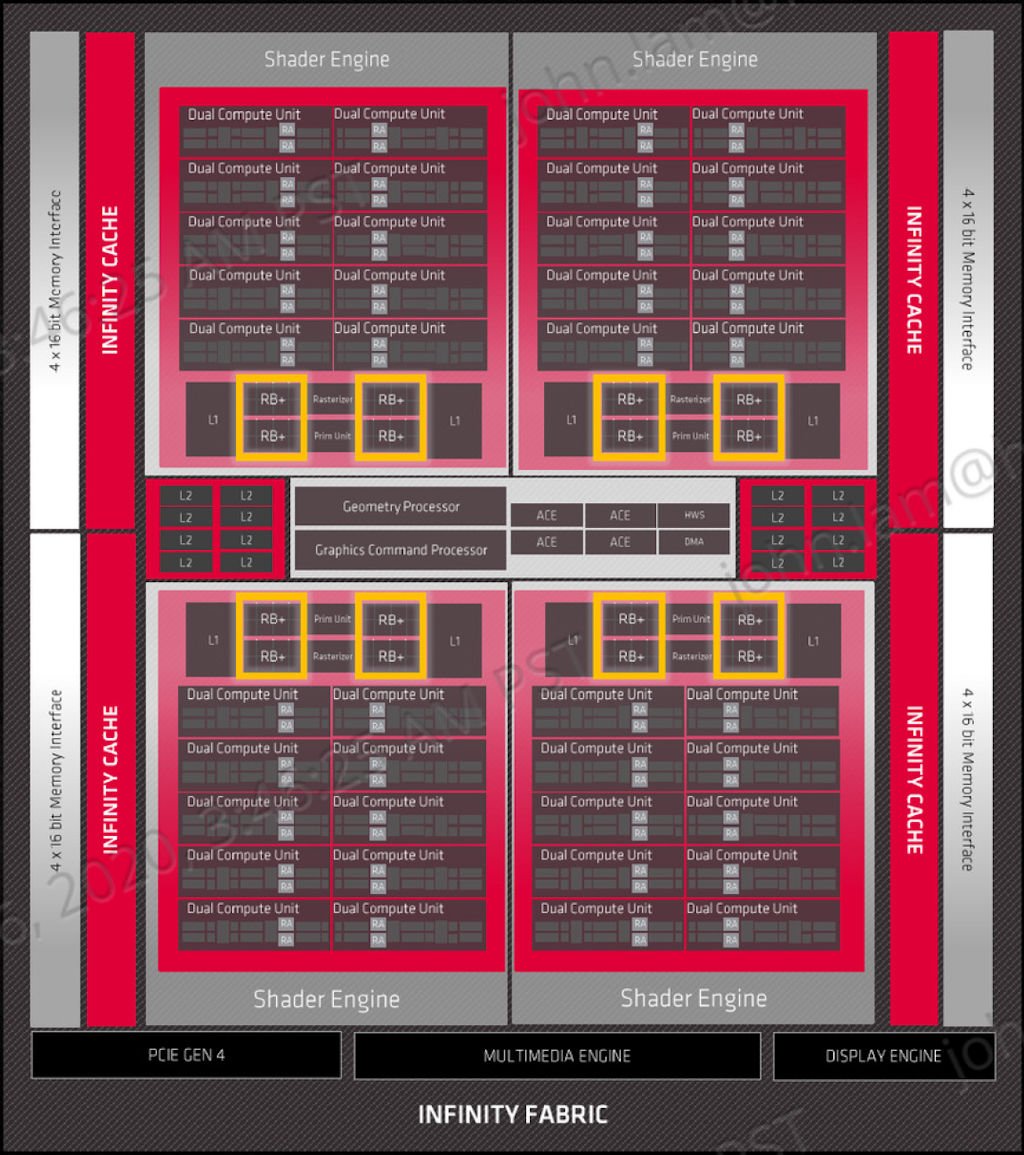

全新「RDNA 2」设计针对 Compute Unit 重新设计，「Navi 21」绘图核心增至 4 个 Shader 引擎共享前端，每个 Shader 引擎拥有 2 组 Graphics Array 运算群，每个 GA 运算群内含 5 个 Dual Compute Unit (DCU) 并共享 L1 Cache、Rasterizer、RB+、Prim Unit 等资源，总计整颗晶片合共有 80 个 CU 单元、数目增加了 1 倍 100%。
此外，前端换上了重新设计的 RB+ 光栅化单元，每个 Shader 引擎共享 32 个 RB+ 单元，数目与上代 RDNA 相同，但每个週期能处理 8 个 32bit Pixel 指令，数目是上代的 1 倍，更重要是新增Variable Rate Shading (VRS) 可变速率着色、 Mesh Shaders 网格着色器、Sampler Feedback 取样器回馈等功能，以满足 DirectX 12 Ultimate 规格要求 ，允许游戏选择性地降低画面里部分区域的细节水平来提高效能，对图像品质几乎没有明显影响但性能却能进一步提升。

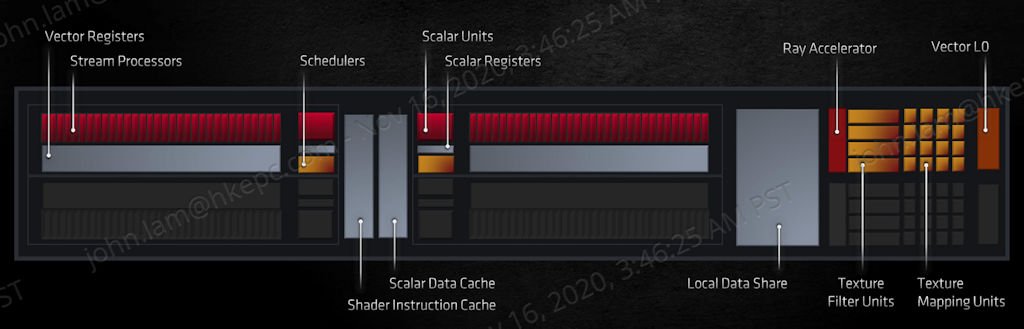

RDNA 2 微架构与 RDNA 同样採用 Dual Compute Unit (DCU) 设计，将 2 个 CU 结合在一起并共用 Scalar Data Cache、Sahder Instruction Cache 及 Local Data Share，DCU 设计可以让 Shader Processor 之间有更佳的并行运算能力，今代积累 Zen CPU 研发时所得出的高时脉设计经验，RDNA 2 加入了 Streamlined Micro-Architecture 设计，DCU 的 Pipeline Logic 布局修改后，令运作时脉可以在相同功耗下提升 1.3X。
RDNA 2 微架构在每个 CU 中加入了 Ray Accelerator (RA) 硬体加速运算单元，属于软硬体混合加速方式，实现支援光线追踪影像特效，它是基于 Microsoft Raytracing (DXR) API，每个 Ray Accelerator 每个时钟可完成 4 Ray/Box 或 1 Ray/Triangle 的光线相交运算，运算速度较纯软件运算性能提升约 10x，虽然与 NVIDIA 的 RT 硬体运算单元设计仍有距离，但至少 Ray Tracing 不再是 NVIDIA 卡的专利。
AMD 全新的 Inifinity Cache 技术

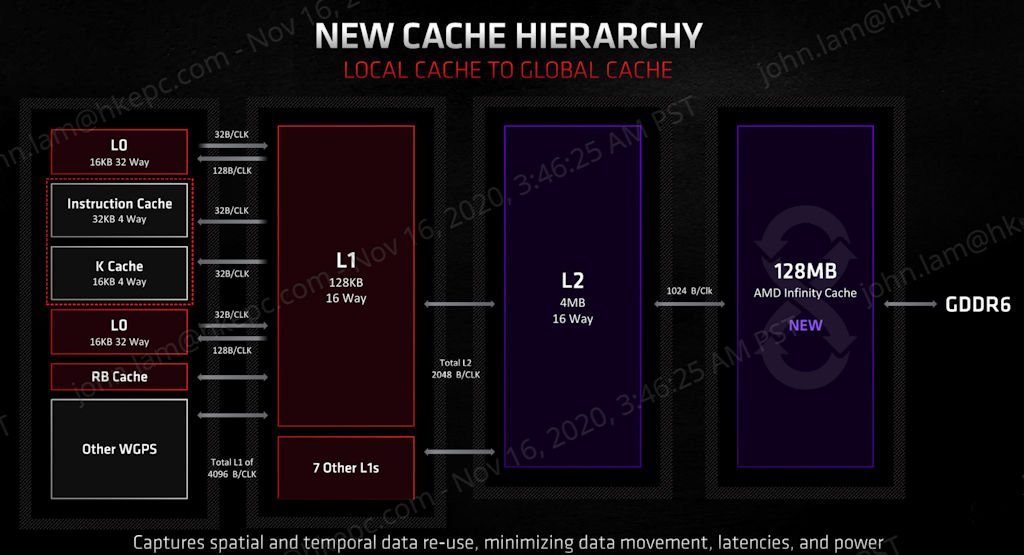

有别于 NVIDIA 採用更宽的记忆体介面、更高速的 GDDR6X 记忆体颗粒，AMD 的做法明显比 NVIDIA 聪明，在 RDNA 2 微架构中首次加入 Infinity Cache 技术在 L2 Cache 与 GDDR6 之间加入了 128MB 缓存，GPU 与 Infinity Cache 之间由 16 条 64bit 1.94GHz 的 Infinity Fabric 连结，频宽基本上是 256bit GDDR6 记忆体的 4 倍。

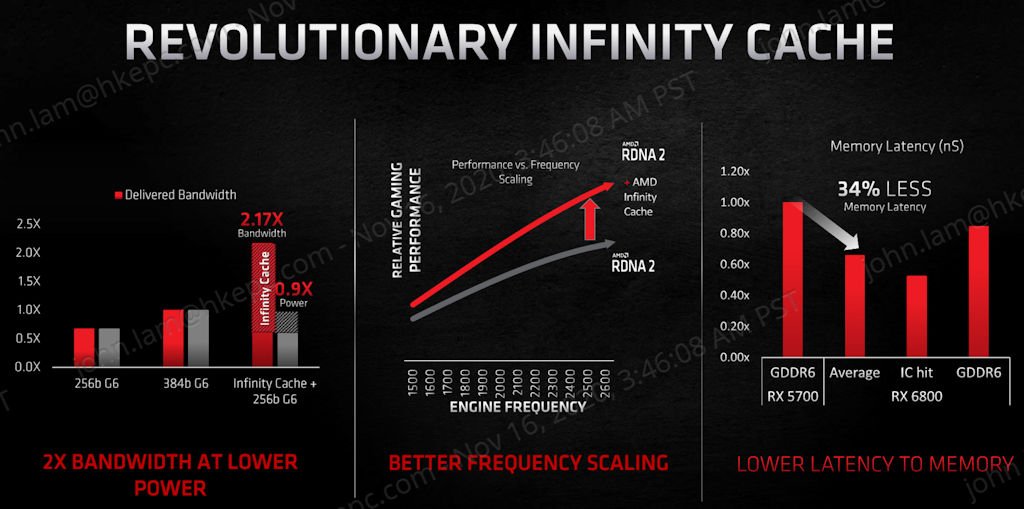

据 AMD 指出，Infinity Cache 将能大幅升游戏 Workload 资料命中率，降低读取延迟达 34%，并减少 GDDR6 记忆体频宽使用，实际性能表现近乎是 384bit GDDR6 的 2.17x，但却用只需 384bit GDDR6 的0.9x 功耗， Infinity Cache 可以说是 RDNA 2 微架构最重要性能改动。
搭配 Ryzen 5000 支援 Smart Access 技术

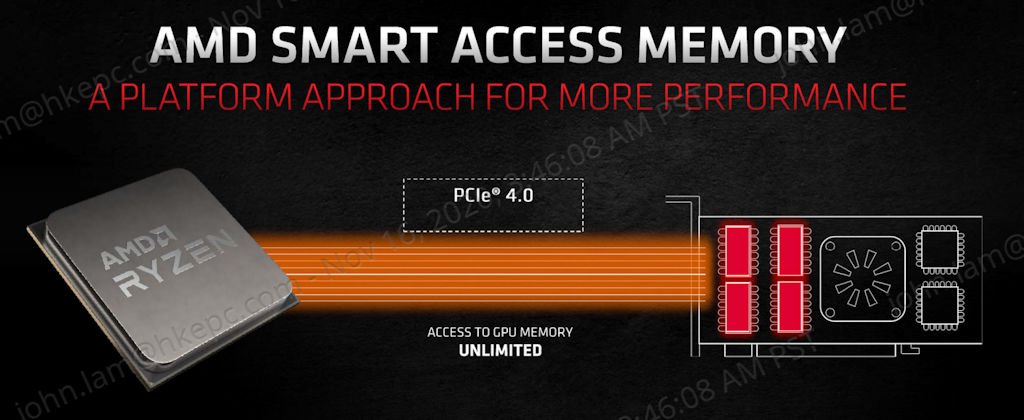

除了 Infinity Cache 技术外，RDNA 2 微架构另一项重要的记忆体改良就是 Smart Access Memory 技术，传统的 x86 PC 架构中受限于 PCIe 规範，只能透过 Base Address Register (BAR) 每次将 256MB 系统记忆体射映到 GPU 记忆体，这个限制严重影响到系统记忆体与 GPU 记忆体之间的资料传输效率。
AMD 在 RDNA 2 中加入了全新 Smart Access Memory 技术，当用家使用AMD 新一代 Ryzen 5000 系列处理器时，不再使用 PCIe Mapping 方式，CPU 可以直接存取 GPU 记忆体，完全解除 CPU 与 GPU 之间的读写瓶颈，游戏性能平均能提升约 6%，尤其对大量使用 Texture 贴图的游戏，效能提升会更为明显。
AMD Radeon RX 6800 / 6900 Family Specifications
Radeon RX 6900 XTRadeon RX 6800 XTRadeon RX 6800Radeon RX 5700 XTArchitectureRNDA 2RNDA 2RNDA 2RNDAManufacturing ProcessTSMC 7nmTSMC 7nmTSMC 7nmTSMC 7nmTransistor Count26.8 billion26.8 billion26.8 billion10.3 billionDie Size519 mm2519 mm2519 mm2251 mm2Compute Units80726040Ray Accelerators807260-Stream Processors5120460838402560Game GPU ClockUp to 2015 MHzUp to 2015 MHzUp to 1815 MHzUp to 1755 MHzBoost GPU Clock (Up to)Up to 2250 MHzUp to 2250 MHzUp to 2105 MHzUp to 1905 MHzPeak Single Precision PerformamceUp to 23.04 TFLOPSUp to 20.74 TFLOPSUp to 16.17 TFLOPSUp to 9.75 TFLOPSPeak Half Precision PerformamceUp to 46.08 TFLOPSUp to 41.47 TFLOPSUp to 32.33 TFLOPSUp to 19.5 TFLOPSPeak Texture Fill-RateUp to 720.0 GT/sUp to 648.0 GT/sUp to 505.2 GT/sUp to 304.8 GT/sROPs1281289664Peak Pixel Fill- RateUp to 288.0 GP/sUp to 288.0 GP/sUp to 202.1 GP/sUp to 121.9 GP/sAMD Infinity Cache128 MB128 MB128 MB-Memory (Up to)16GB GDDR616GB GDDR616GB GDDR68GB GDDR6Memory Bandwidth512 GB/s512 GB/s512 GB/s448 GB/sMemory Interface256-bit256-bit256-bit256-bitBoard Power300W300W250W225W
