NVIDIA GeForce GT 1030 绘图卡

导读 NVIDIA 正式发布全新「 GeForce GT 1030 」入门级绘图卡,基于全新「 Pascal 」 GPU 微架构、 14nm FinFET 制程的「 GP108-


NVIDIA 正式发布全新「 GeForce GT 1030 」入门级绘图卡,基于全新「 Pascal 」 GPU 微架构、 14nm FinFET 制程的「 GP108-300 」绘图核心,内建 384 个 CUDA Core 、 64Bit 记忆体介面,最高功耗只有 30W ,售价约 US$69 美元,主要对手将会是「 AMD Radeon RX 550 」绘图卡, 究竟 GeForce GT 1030 的性能表现能否力压对手,在低阶市场取得优势 ?



针对 MOBA 游戏、 HTPC 应用市场

虽然 NVIDIA 没有完全放弃低阶绘图卡市场,但低阶绘图卡产品更新速度相较缓慢,上代 GeForce 900 系列并没有推出 GT 低阶型号,让老旧的「 GeForce GT 730 」支撑至今,直至 AMD 推出全新「 Radeon RX 550 」低阶绘图卡, NVIDIA 不敢怠慢,发布基于全新「 GP108 」绘图核心的「 GeForce GT 1030 」应战,抢攻 MOBA 游戏玩家及 HTPC 应用市场。

GP108

相较于 FPS 游戏, MOBA 类游戏对于 GPU 性能及板载记忆体容量的要求较低,但却并非完全没有要求,事实上大部份 MOBA 游戏却需要较新的 DX API 和影像技术, GeForce GT 1030 绘图卡可以在 MOBA 游戏中启动高解析度及特效全开下,相较 IGP 绘图核心提供较高 Frame Rate 及低延迟值游戏体验。

GeForce GT 1030 拥有出色的影像运算处理能力,支援 Display Port 1.4 及 HDMI 2.0b 输出端子,支援 4K @ 60 Fps 影像输出,全新的 Pure Video 影像处理引擎,支援 H.264 、 H.265/HEVC 硬体编码解码加速,就算在较低阶的 PC 系统上仍能提供出色的影像处理效果。

GT1030

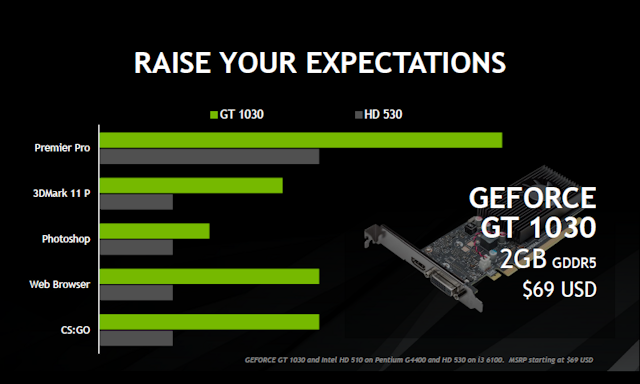

NVIDIA GeForce GT 1030 绘图卡官方定价为 US$69 ,将取代沿有 GeForce GT 730 市场地位,主要对手为 AMD Radeon RX 550 绘图卡。

全新 NVIDIA GP108 绘图核心

GeForce GT 1030 绘图卡採用全新「 GP108-300 」绘图核心、 14nm LPP 制程、由 SAMSUNG 代工,经过 VLSI 超大型积体电路优化,令核心时脉得以大幅提升,最高 TDP 保持在 30W 水平,性能功耗比相较旧有 GeForce GT 730 更上一层楼。

NVIDIA 对于 GeForce GT 1030 绘图卡发布非常低调,并没有公开 GP108 晶片的原生规格,包括电晶体数目、 Die Size 大小、晶片真实规格,加上 NVIDIA 晶片的命名惯例,令外界猜测「 GP108-300 」有否被屏敝了部份运算单元,是否存在「 GP108-400 」的可能性。

GP108

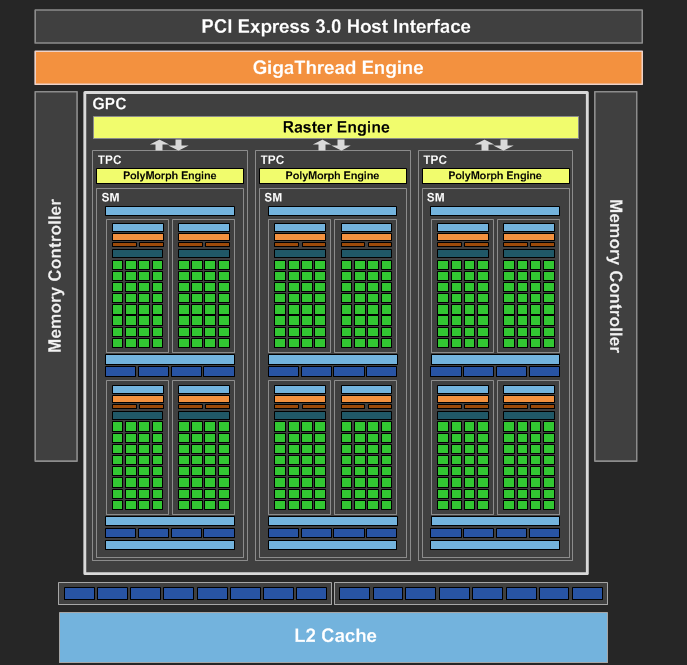

全新「 GP108-300 」绘图核心的规模是「 GP107 」的一半,仅保留 1 个 GPC 图形处理群,每个 GPC 内拥有一组独立的 Raster Engine 光栅处理引擎,每个 SM 模组同样内建 128 个 CUDA Cores 及 8 个 Texture Units ,总数共有 384 个 CUDA Cores 、 24 Texture Units 及 3 个 PolyMorph Engine 。

记忆体控制器方面,「 GP108-300 」仅保留 2 个 32Bit 记忆体控制,合共 64Bit 记忆体介面,配搭 6Gbps 的 GDDR5 记忆体颗粒,提供 48GB/s 记忆体频宽,每组记忆体控制器紧连着 8 个 ROP 单元及 256KB L2 Cache ,因此整颗绘图核心拥有 16 个 ROP 单元及 512KB L2 Cache 。

NVIDIA
GeForce GT 730

DDR3

NVIDIA
GeForce GT 730

GDDR5

NVIDIA

GeForce GT 1030

Graphics Processing Clusters111Streaming Multiprocessors223CUDA Cores (single precision)384384384Texture Units161624ROP Units888Base Clock902 MHz902 MHz1227 MHzBoost Clock--1468 MHzMemory Clock900 MHz1253 MHz1502 MHzMemory Data Rate1.8 Gbps5 Gbps6 GbpsL2 Cache Size128KB128KB512KBTotal Video Memory2048MB DDR31024 MB GDDR52048 MB GDDR5Memory Interface64-Bit64-bit64-bitTotal Memory Bandwidth14.4GB/s40 GB/s48 GB/sFabrication Process28nm28 nm14 nmTransistor Count2.94 Billion1.02 BillionUnknownForm FactorLow ProfileLow ProfileLow ProfilePower ConnectorsNoneNoneNoneThermal Design Power (TDP)23 Watts25 Watts30 Watts

受惠于全新 14nm LPP 制程进步, 加上 VLSI 超大型积体电路优化,经过多次在晶片的布局、布线及版图等层面的改良,全新「 GP108 」绘图核心的时脉提升能力相较上代明显加强, GPU Boost 时脉高达 1.47GHz ,加上全新 GPU Boost 3 技术令 GPU 时脉最高可达 1.7GHz 以上,令性能大幅提升。

对比 GeForce GT 730 ,虽然两者的 CUDA Core 数目相同,但 GeForce GT 1030 凭着高时脉优势,单精浮点运算能力高达 942 GLOPS ,性能提升较上代达 30% 。 3D 运算能力方面, GeForce GT 1030 拥有 29.4GT/s 材质填充率及 19.6GP/s 像素处理能力,较上代性能提升超过 1 倍以上。
