NVIDIA 正式发布基于新一代「 Pascal 」 GPU 微架构的「 GeForce GTX 1060 」中阶绘图卡，基于全新 16nm FinFET 制程的「 GP106 」绘图核心，高达 44 亿个电晶体、内建 1280 个 CUDA Cores ，定价 USD$249 美元与 Radeon RX 480 8GB 版本相约，中阶绘图卡大战一触即发，最终鹿死谁手 ?

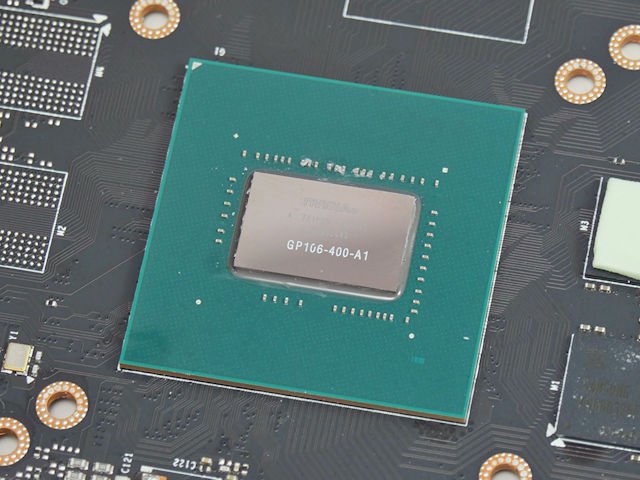

NVIDIA 「 GP106 」绘图核心
NVIDIA 正式发布全新「 Pascal 」 GPU 微架构的中阶产品，核心代号为「 GP106 」的「 GeForce GTX 1060 」绘图卡，追撃 AMD 新一代中阶绘图卡「 Radeon RX 480 」。绘图核心内部设计进一步改良，同时採用全新 16nm FinFET 制程的 VLSI 积体电路设计，核心时脉相较上代大幅提升，性能表现追上上代「 GeForce GTX 980 」。
「 GP106 」绘图核心特别针对 VR 运算应用作出优化，升级至「 PolyMorph Engine 4.0 」及加入「 Simultaneous Multi-Projection 」单元，减低使用 VR 眼镜时无谓的 Pixel Shader 运算，并且左右眼无需要进行两次的 Geometry Shader 运算，令「 GeForce GTX 1060 」绘图卡在 VR 运算应用的性能大大提升。
16nm FinFET 程制 + VLSI 优化
「 GeForce GTX 1060 」绘图卡的性能主要提升，除了源自于 GPU 内部微架构的改良外，更受惠于全新 16nm FinFET 制程配合 VLSI 超大型积体电路优化。儘管 AMD 新一代绘图核心同样改用较先进的 14nm FinFET 制程，但时脉提升并不如 NVIDIA ，「 Radeon RX 480 」核心时脉仅 1,266MHz 。
「 GP106 」绘图核心除了受惠于全新 16nm FinFET 制程的进步，配合 VLSI 超大型积体电路优化，经过多次在晶片的布局、布线及版图等层面的改良，全新「 GP106 」绘图核心的时脉最终大幅提升至 1,708MHz 水平，时脉的大幅提升带来明显的性能增长，而且风冷下超频幅度可达 2GHz 水平，这是以往必需要在极冷下才能达成。
相较上代 28nm 制程的「 GM206 」绘图核心，内建 29.4 亿个电晶体、 1024 个 CUDA Cores 、 Die Size 为 227m² 、 TDP 为 120W ；全新「 GP106 」绘图核心增至 44 亿个电晶体、 1280 个 CUDA Cores ，但 Die Size 却减少至约 200mm² ，虽然运算单元增加及时脉大幅提升， 但 TDP 仍保持在 120W 水平，性能功耗比表现更上一层楼。
GeForce GTX 960 vs GeForce GTX 1060 GPU Comparison
NVIDIA GeForce GTX 960GM206 (Maxwell)NVIDIA GeForce GTX 1060
GP106 (Pascal)SMs810CUDA Cores10241280Base Clock1127 MHz1506MHzGPU Boost Clock1178 MHz1708MHzGFLOPs23084372Texture Units6480Texel fill-rate72.1 Gigatexels/sec120.5 Gigatexels/secMemory Clock (Data Rate)7,000 MHz8,000 MHzMemory Bandwidth112GB/sec192GB/secROPs3248L2 Cache Size1024KB1536 KBTDP120 Watts120 WattsTransistors2.94 billion4.4 billionDie Size227mm²200mm²Manufacturing Process28 nm16 nm
