Radeon HD 7700系列绘图卡

导读 AMD 2 日中发表了第二款 Southern Islands 系列产品 Radeon HD 7770 及 Radeon HD 7750 ,新产品除了是目前已知最便宜的 A


AMD 2 日中发表了第二款 Southern Islands 系列产品 Radeon HD 7770 及 Radeon HD 7750 ,新产品除了是目前已知最便宜的 AMD GCN 架构绘图卡外,其中 Radeon HD 7770 更是史上首个预设工作时脉达 1GHz 的绘图核心,标誌绘图卡继 CPU 后,正式进入 GHz 时代,别具意义。



GPU 迈向 GHz 时代 首个 GPU 踏进 1GHz 里程

现时大家习惯用 MHz 来衡量绘图核心的速度,有没有想到会用 GHz 作为衡量的单位呢 ? 随着技术的进步,加上对于高性能 GPU 的需要, GPU 的工作时脉正在不断提升,但受绘图卡先天不足的散热环境所限,加上绘图卡提升效能主要依赖增加 Parallel 运算,因此每一代绘图核心主要增加 Stream Processors 数目,时脉提升十分有限。 x86 CPU 早于 2000 年已进入 GHz 时代,但 GPU 多年来还停留在 MHz ,直到 AMD 推出 Radeon HD 7970 ,把预设时脉定在 925MHz ,迫近 1GHz 的大门。

其实,业内人士均知道其实 Radeon HD 7970 是有能力上 1GHz 的,不过 AMD 最终留了一手,仅由厂商自行推出 1GHz 的超频版本,而把预设突破 1GHz 的殊荣留待 Radeon HD 7770 ,这也是 AMD 自 2000 年 3 月 6 日推出 1GHz Athlon ,全球首家推出 1GHz x86 CPU 后,再夺首个 GHz GPU 的殊荣,为业界写下光辉的一页。

Radeon HD 7700

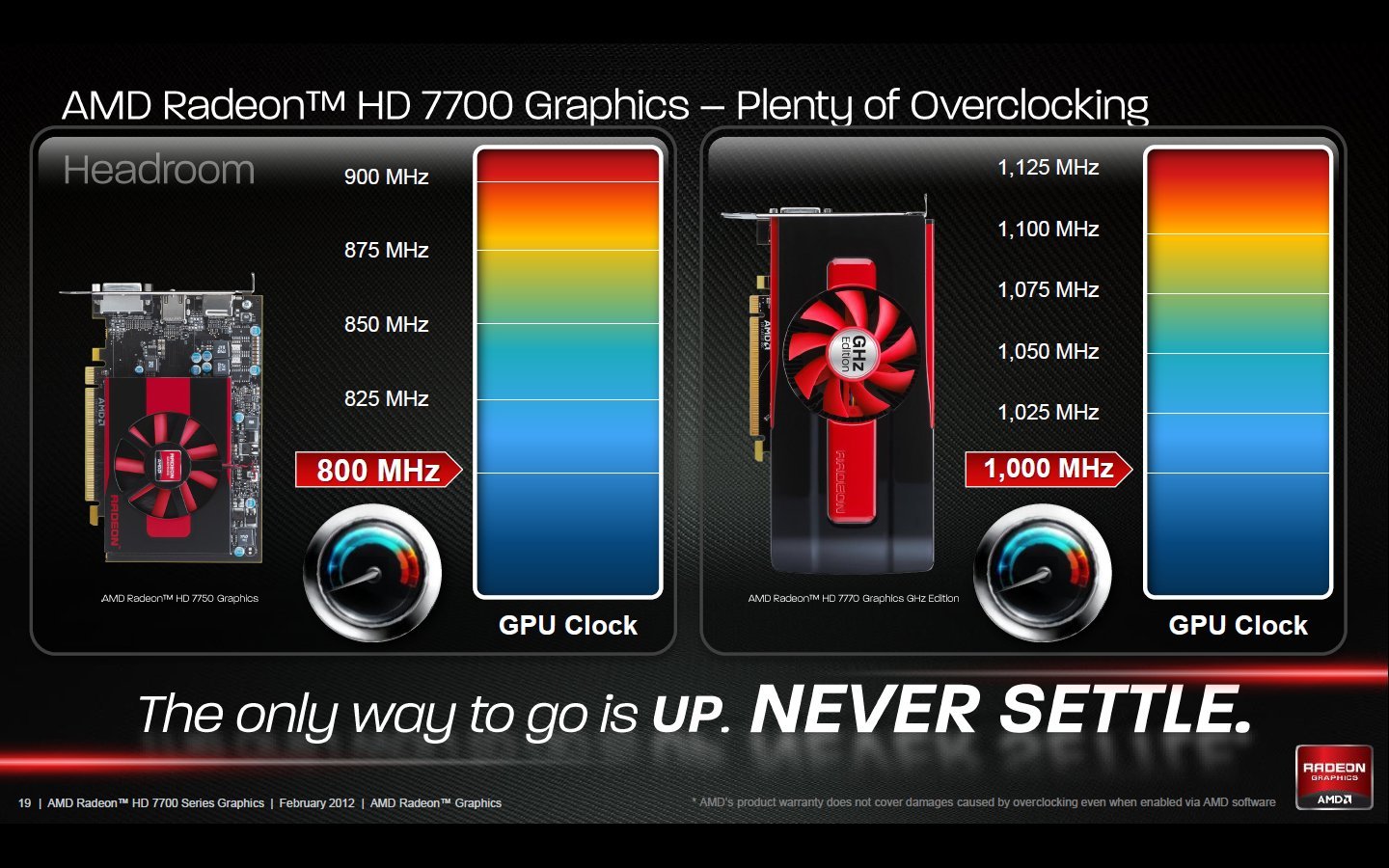

Radeon HD 7770 将由 1GHz 起跳,并预留一定的超频空间

Radeon HD 7770/7750 核心代号为 「 Cape Verde 」,拥有 15 亿颗电晶体,在 TSMC 28nm 製程下尺寸为 123mm2,这不及「 Tahiti 」核心的一半,而与上一代 Radeon HD 6670 「 Turks 」 核心的 118mm2 十分接近,相信有助降低生产成本。

与 「 Tahiti 」 核心比较,「 Cape Verde 」作出大量精简工作,「 Cape Verda 」 的 Geometry Engine 及 Rasterizer 各减为 1 组,只有 10 组 Compute Units ,令 TMU 及 ROPs 分别降至 40 及 16 个, Stream Processors 最大为 640 个,比预计要取代 Radeon HD 6850 的 960 个有 50% 的差距,唯新核心採用了优秀的 GCN 架构,补充 Stream Processors 数量减少对效能的影响。

记忆体方面,「 Cape Verda 」採用 128-bit GDDR5 记忆体介面,设有 512KB L2 Cache , 「 Cape Verde 」 与 「 Tahiti 」核心两者比较,「 Cape Verde 」 在 CU 布局方面较为奇怪,「 Tahiti 」核心是每 4 组 CU 分享 Render Back-ends 、 L1 指令 + 数据 Cache ,而 「 Cape Verde 」则是 4 组 CU 、 3 组 CU 及 3 组 CU 各下设一组 Render Back-ends 、 L1 指令 + 数据 Cache 。

Radeon HD 7700

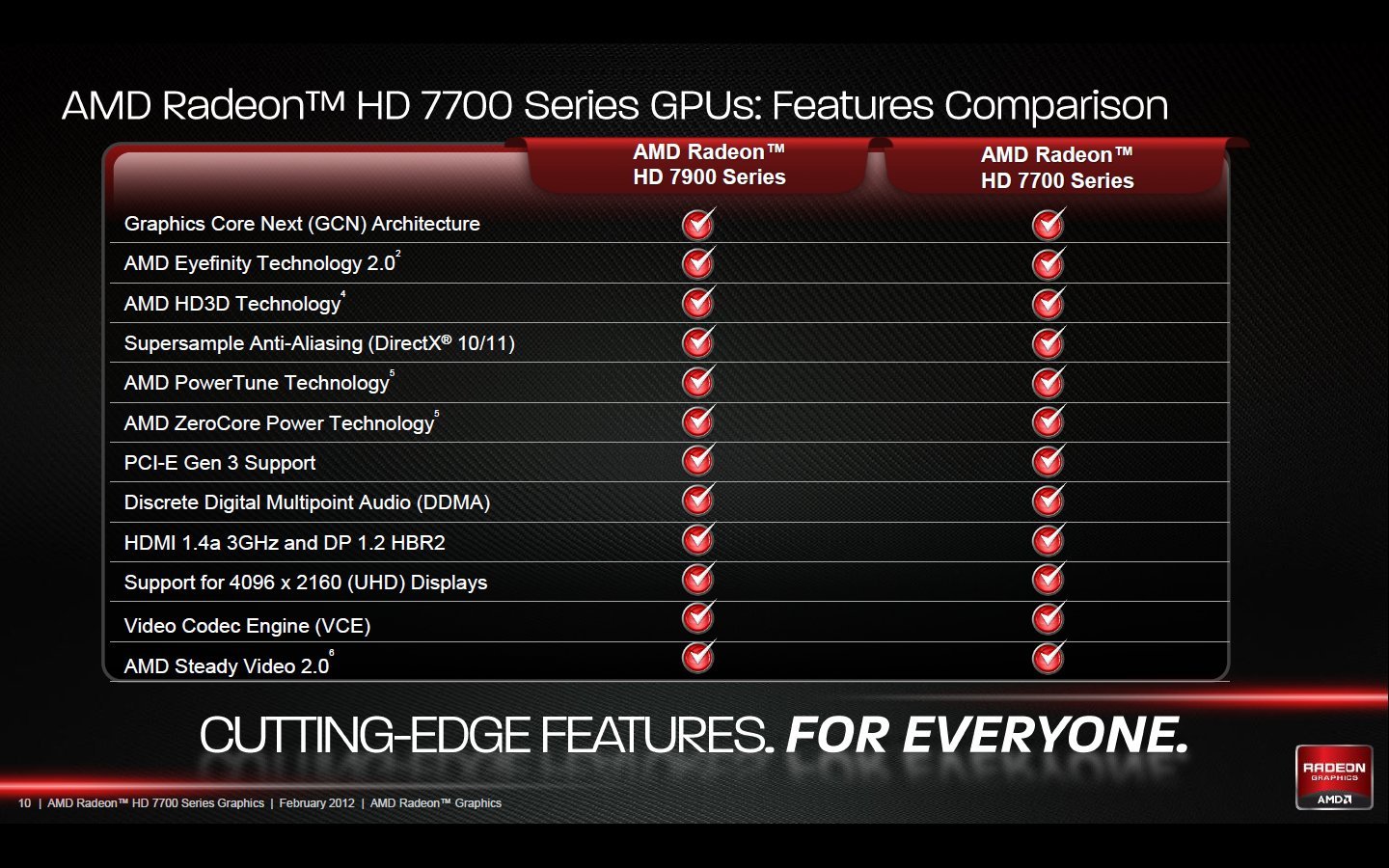

Radeon HD 7700 拥有大部份 HD 7900 的功能。

Radeon HD 7700

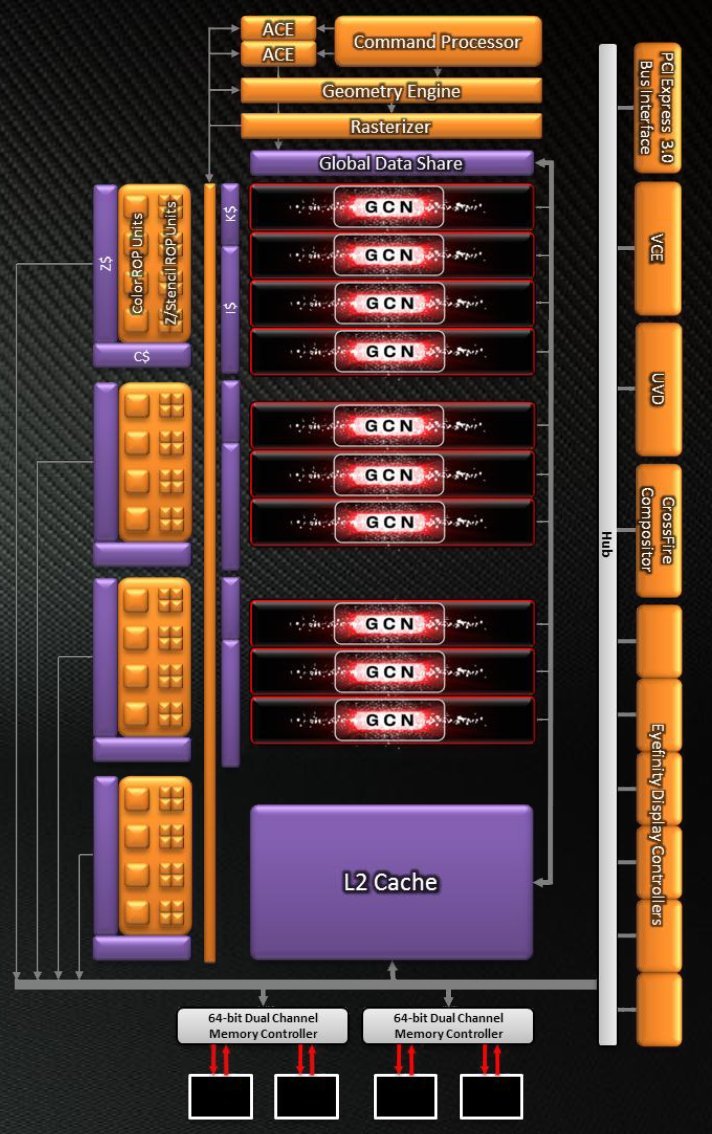

AMD 公布的 Cape Verde 架构图。可见只有 Geometry Engine 及 Rasterizer 各一组。

Radeon HD 7700

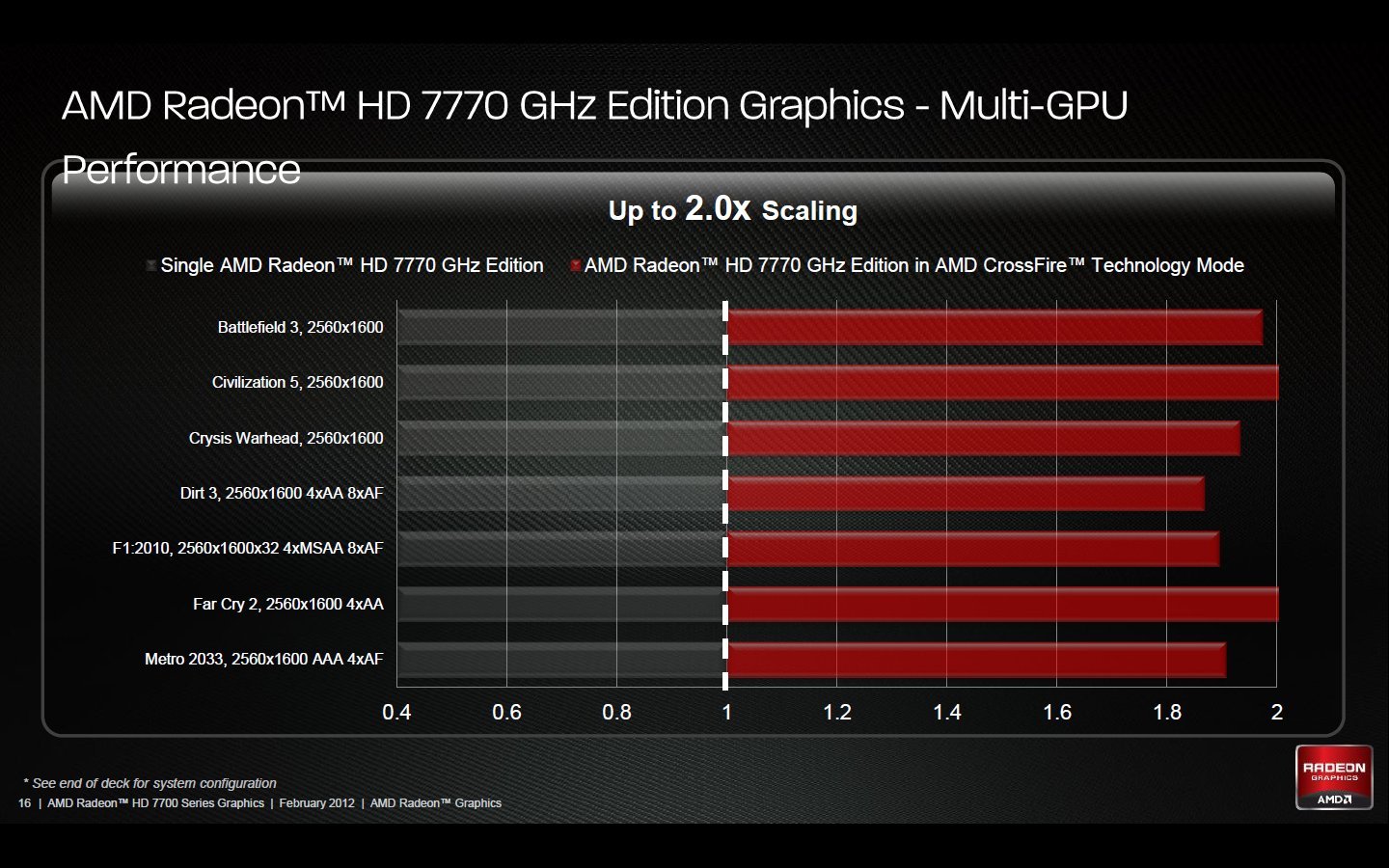

由于採用 GCN 架构,所以 HD 7700 在 CrossFire 时效能增长有近 2X 的增长,与 HD6000 系的 1.5 ~ 1.7X 有明显的增长。

Radeon HD 7700

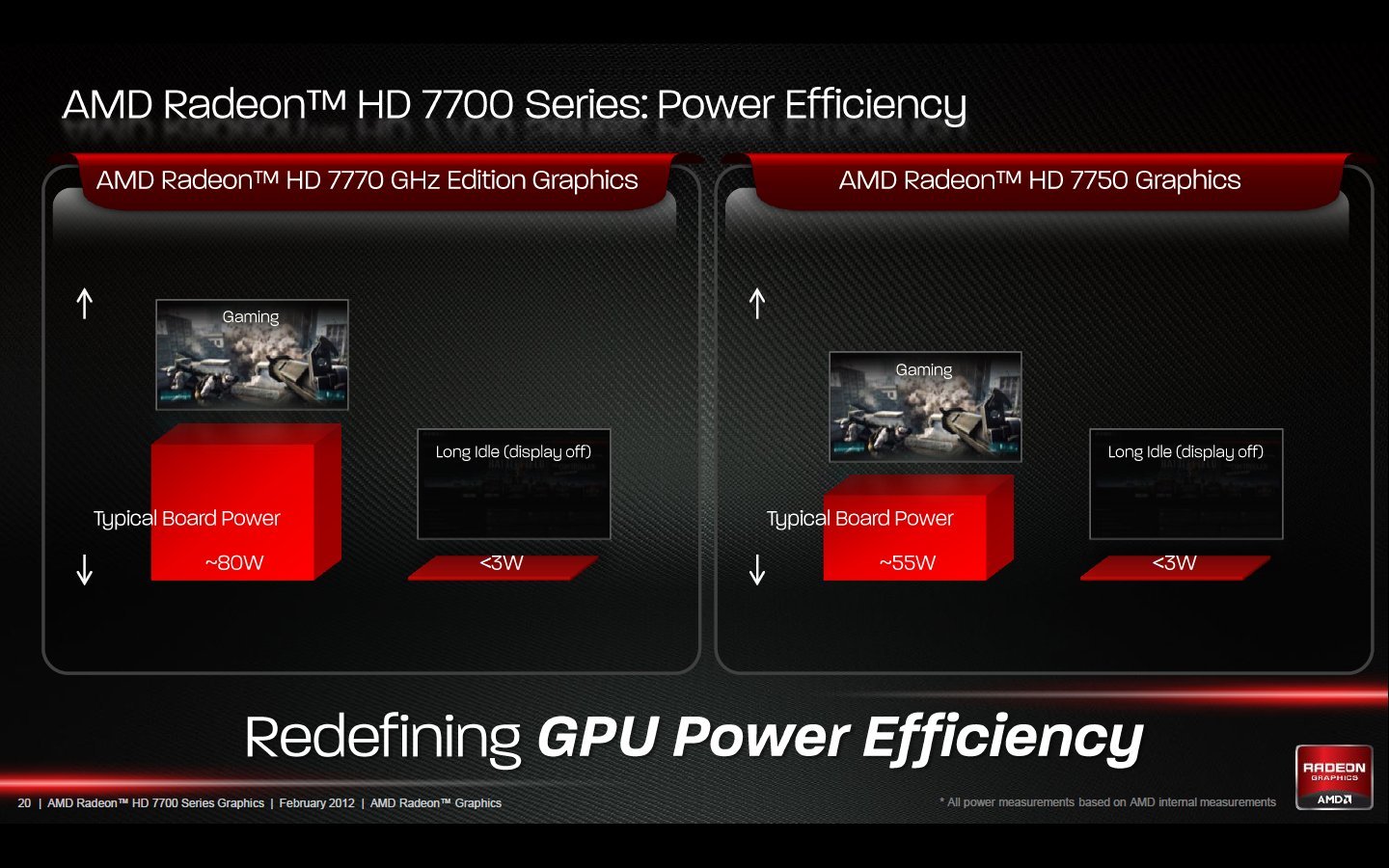

Radeon HD 7700 继续提供 AMD ZeroCore Power Technology ,在 Long Idle Mode 下低耗少于 <3W ,十分省电。

Radeon HD 7750 (Cape Verde Pro)Radeon HD 7770 (Cape Verde XT)Radeon HD 6850 (Barts)Radeon HD 6770(Juniper)GeForce GTX 550 Ti (GF116)GeForce GTX 560 (GF114)ArchitectureGCNGCNVILW5VILW5Fermi 2.0Fermi 2.0Process28nm28nm40nm40nm40nm40nmTransistors1.5 billion1.5 billion1.7 billion1.07 billion1.17 billion1.95 billionEngine Clock800MHz1GHz775MHz850MHz900MHz810MHzStream Processors512640960800192336Compute Performance819GLOPS1.28TLOPS1.5TFLOPS1.36TFLOPS691TFLOPS1.07TFLOPSTexture Units324048403256ROPs161632162432Memory Type128bit GDDR5128bit GDDR5256bit GDDR5128bit GDDR5192bit GDDR5256bit GDDR5Memory Date Rate4.5Gbps4.5Gbps4.0Gbps4.8Gbps4.1Gbps4.0GbpsMemory Bandwidth72GB/s72GB/s128GB/s76.8GB/s98.4GB/s128GB/sPCI-Express3.03.02.12.12.02.0Maximum Wattage75W(Power Tune)100W(Power Tune)127W108W116W150WDirectX11.111.111111111OpenGL4.24.24.14.14.14.1GPGPUOpenCL 1.2OpenCL 1.2OpenCL 1.1OpenCL 1.1CUDACUDAMaximum Monitors Output344322

Radeon HD 7770/HD 7750 与各核心的比较表
