ATI Radeon HD 4870 X2效能评测

导读 AMD 正式发布新一代高阶绘图卡产品 Radeon HD 4870 X2 ,採用双晶片设计、核心代号为 R700 ,拥有高达 1600 个 Streeam Proc


AMD 正式发布新一代高阶绘图卡产品 Radeon HD 4870 X2 ,採用双晶片设计、核心代号为 R700 ,拥有高达 1600 个 Streeam Processing Unit ,提供 2.4 TFLOPS 运算效能,以「屈机」的姿态誓要重夺高阶绘图卡效能皇者宝座。 HKEPC 编辑部找来 HIS Radeon HD 4870 X2 绘图卡,进行效能测试并深入分析优劣势所在。



专注效能级市场 双晶片替代高阶绘图核心

Traditional GPU StrategyNew AMD GPU strategy

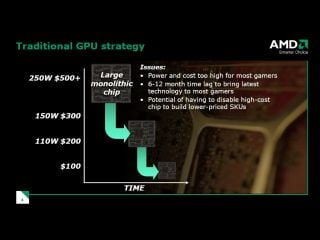

按照 GPU 传统研发时程,绘图晶片厂商均会先设计高阶绘图晶片,然后将按照该设计删减并移稙至中低阶,由于高阶绘图晶片设计繁複,所需成本、时间甚巨,加上市场空间狭窄,展示意义较实际为高。

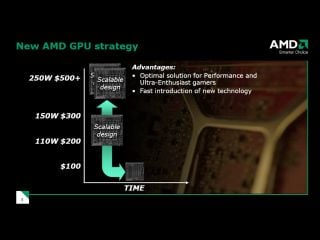

据 AMD 资深副总裁暨绘图产品事业群总经理 Rick Gergman 表示,如果继续把研发资源和对手拼高阶市场,倒不如全力做好效能级绘图晶片,节省成本、时间,高阶市场则以双绘图晶片产品补上,提供更具伸延性的产品线。

据市调机构 Jon Peddie Research 报告指出, 2008 年全球高阶绘图卡市场 (>US$250) 规模仅约~ 400 万片,而效能级绘图卡 ($151 ~ 249) 市场规模却高达~ 5,400 百万片, AMD 为了扳回一城,专注于效能级市场绝对是聪明的做法。

因此,已连续在数代在绘图卡市场中失利的 AMD 为创佔先机,一改传统 GPU 的研发策略,全新 RV770 绘图核心以追求终极性价比的目标出发,仅针对主流市场 (US$200-$300) ,不与 NVIDIA 追蹤无意义的效能数字游戏,而高阶产品线则以双绘图晶片补上。

AMD Radeon HD 4800 X2 家族

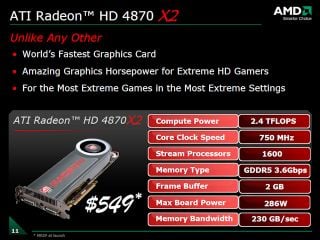

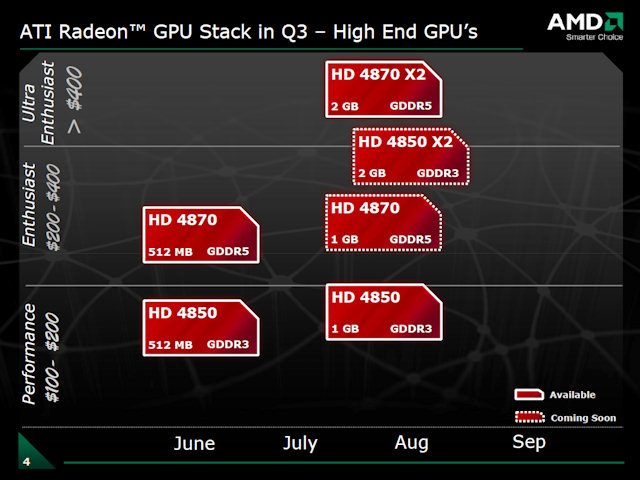

根据 Radeon HD 4800 X2 家族最新规划, AMD 于 8 月 12 日正式发布全新 Radeon HD 4870 X2 绘图卡,採用两颗 RV770 绘图核心,核心时脉为 750MHz ,配搭 2GB GDDR5 记忆体颗粒,记忆体时脉为 3.6GHz DDR ,定价为 $549 美元。

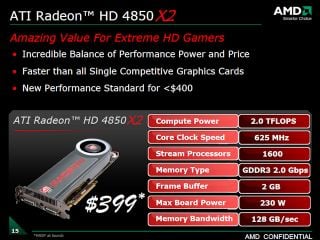

除此之外, AMD 亦计划推出 Radeon HD 4850 X2 绘图卡,同样採用 RV770 绘图核心,但核心时脉较低仅 625MHz ,记忆体亦改配成本较便宜的 GDDR3 颗粒,记忆体时脉为 2GHz DDR ,定价仅为 $399 美元,预期它的高性价比表现将可令 AMD 夺回不少高阶绘图卡市佔,预计于 9 月中旬登场。

AMD Radeon HD 4800 X2 的技术突破

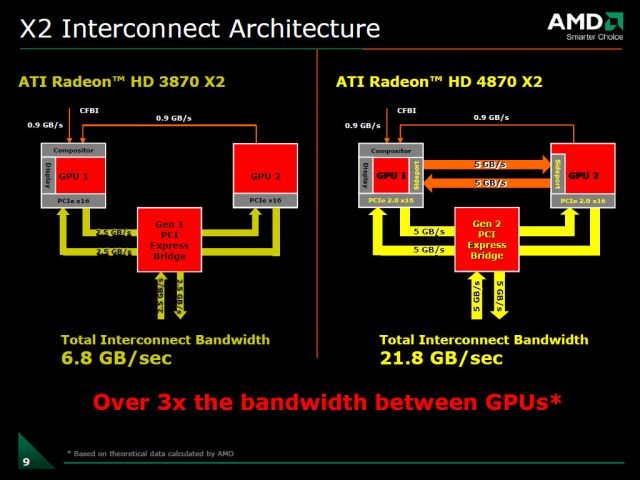

与上代 AMD Radeon HD 3800 X2 比较, AMD 进一步改善两颗晶片与晶片之间的传导频宽,上代 Radeon HD 3870 X2 晶片与晶片之间主要是以 PCI-E 及 Native CrossFire 接口进行,其最高内部频宽为 6.8GB/s 。

新一代的 RV770 绘图核心加入了 Sideport Interface ,让晶片与晶片可以直接传输,双向频宽高达 10GB./s ,加上 PCI-Express 接桥晶片提升至 PCI-E 2.0 版本,双向频宽提升至 10GB/s ,连同 Native CrossFire 接口,其最高内部频宽可高达 21.8GB/s ,是上代双晶片绘图卡架构的 3x ,令协同运算效率大幅提高。
