NVIDIA的合作伙伴都准备推出GeForce GTX 1650显卡的新版本。新版本将利用Turing TU116 GPU,后者是为高端GeForce 16系列卡提供动力的GPU。

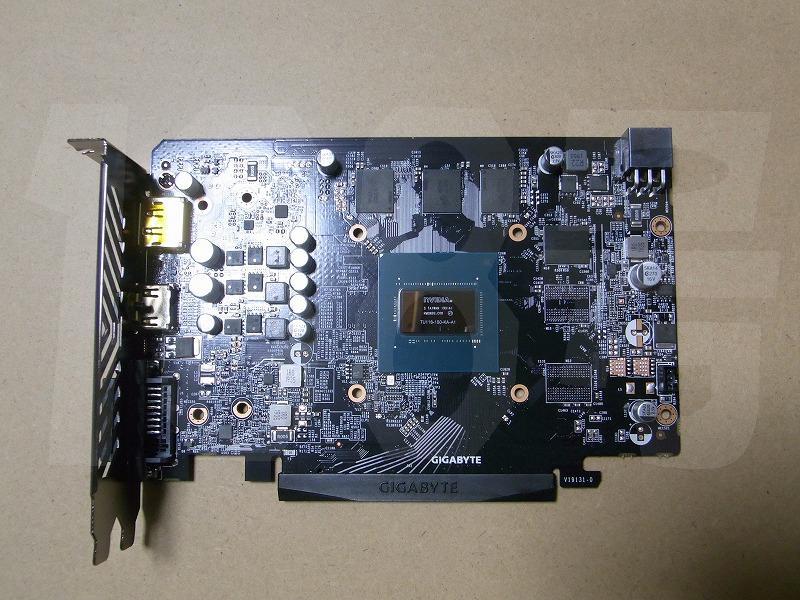

图为配备TU116 GPU的NVIDIA GeForce GTX 1650-板载Turing NVENC和GDDR6
NVIDIA GeForce GTX 1650显卡具有Turing系列中最多的变体。已经有三种变体使其成为GeForce GTX 1650家族的第四款(不包括GTX 1650 SUPER)。上个月底推出了这三个版本中的最新版本,即GeForce GTX 1650 Ultra,它是AIB专用部件,具有TU106 GPU内核和GDDR6内存。现在,已经确认了一个新的变体,它将利用TU116 GPU内核,而市场上已经有另外两个基于TU117内核的GPU变体。

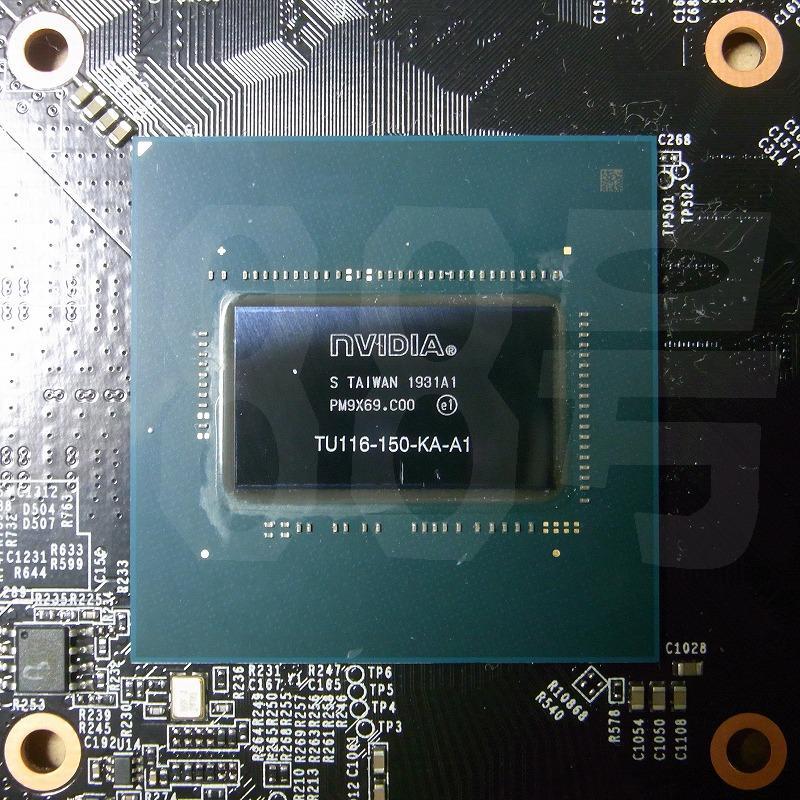

这款特定的NVIDIA GeForce GTX 1650显卡使用了Turing TU116-150 SKU。规范包括896个CUDA内核,56个TMU和32个ROP。该卡具有1410 MHz的基本时钟和1635 MHz的增强时钟。这些时钟可能是特定于被发现技嘉变种Momomo_Us(通过Videocardz)。
4 GB内存具有GDDR6风格,并具有12 Gbps的128位总线接口。因此,总带宽为192 GB / s,足以使卡运行,并为内存超频提供更多空间,因为GDDR6芯片往往相对容易地超频至14 Gbps。
NVIDIA GeForce GTX“ Turing”系列:
1635 MHz(超频)1590兆赫1725兆赫1785兆赫1785兆赫1770兆赫计算3.0 TFLOPs3.0 TFLOPs3.0 TFLOPs3.0 TFLOPs4.4 TFLOPs5.0吨5.0吨5.5吨记忆高达4 GB GDDR5最高4 GB GDDR6最高4 GB GDDR6最高4 GB GDDR6最高4 GB GDDR6最高6 GB GDDR5最高6 GB GDDR6最高6 GB GDDR6记忆速度8.00 Gbps12.00 Gbps的12.00 Gbps的12.00 Gbps的12.00 Gbps的8.00 Gbps14.00 Gbps12.00 Gbps的记忆体介面128位128位128位128位128位192位192位192位记忆体频宽128 GB /秒192 GB /秒192 GB /秒192 GB /秒192 GB /秒192 GB /秒336 GB /秒288 GB /秒电源接头不适用不适用不适用不适用6针8针8针8针技术开发计划75瓦75瓦75瓦75瓦100瓦120瓦125瓦120瓦起始价149美元149美元149美元149美元?$ 159美元$ 219美元$ 229美元$ 279美元价格(创始人版)149美元149美元149美元149美元?$ 159美元$ 219美元$ 229美元$ 279美元发射2019年四月2020年4月2020年7月2020年6月2019年十一月2019年三月2019年十月2019年二月

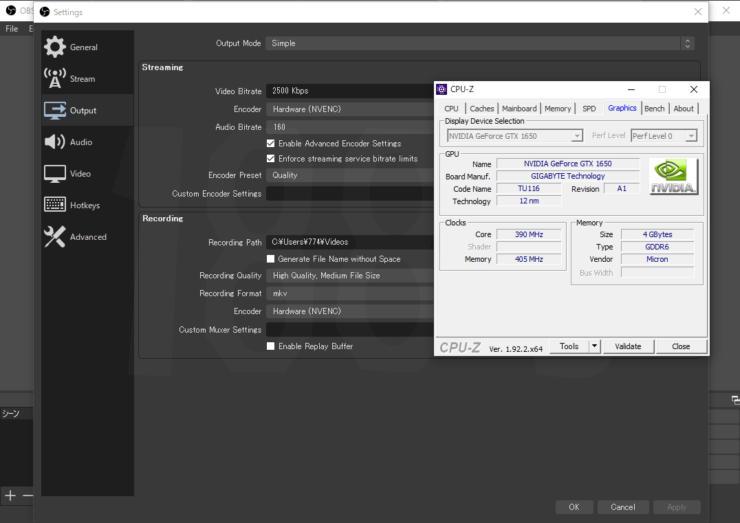

技嘉已将此卡命名为GeForce GTX 1650 OC(Rev 2.0)。这意味着购买GeForce GTX 1650的用户应在包装盒上签入标签和代号“ GV-N1656OC-4GD R2.0”。特别是,由于更新的GeForce GTX 1650将提供的一项重大功能,即Rev 2.0标签将支持Turing NVENC视频编码器和解码器,这比基于TU117的GPU上的Volta NVENC更好。
由于该卡是现有图形卡的修订版,因此GeForce GTX 1650 Rev 2.0将继续保持现有价格(约149美元)。该卡也是出厂超频版本,并使用单个6针连接器,暗示TDP稍高,为90W。技嘉的GeForce GTX 1650 OC Rev 2.0将在双插槽设计中配备一个风扇冷却器,并具有三个显示输出(HDMI,DVI,显示端口)。
最近的报道表明,NVIDIA已停止生产高端GeForce RTX GPU系列,以为Ampere GeForce RTX的发布做准备。零售渠道中只剩下少量的上述GPU,而AIB现在也准备对低端产品系列做同样的事情。这也是为什么我们看到如此多的GeForce GTX 1650变体的原因之一,因为AIB会在推出下一代入门级部件之前尽可能多地提供低端GPU。
